一只电能表诠释企业的四种用电情况

一、 电能表上的坐标系：企业用电的“心电图”

• 有功功率（P）：推动机器运转、发光发热的真实能量消耗，直接产生经济效益，是电费的核心计费依据。

• 无功功率（Q）：维持电磁设备正常运行的“幕后力量”，如同发动机的润滑剂。它不直接做功，却必不可少。其流动方向与大小，深刻影响着电网效率和企业电费成本。

• 功率因数（cosφ）：衡量用电效率的关键指标（cosφ = P / S，其中S为视在功率）。功率因数越接近1，代表电能利用越高效，企业通常能获得电费奖励；反之则意味着存在无功损耗，可能导致罚款。

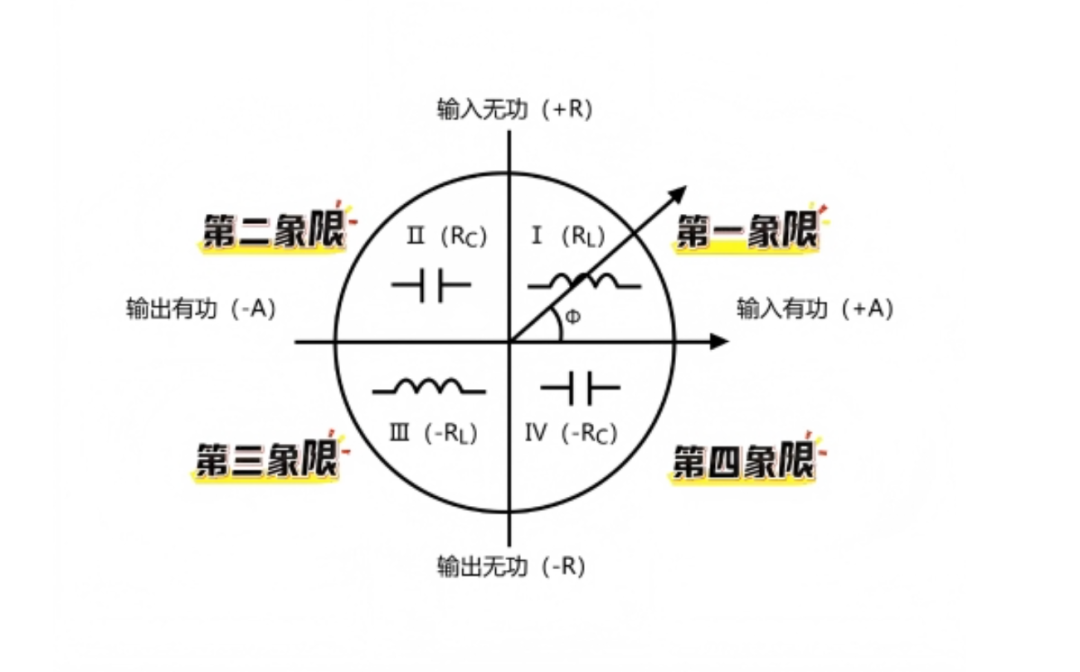

二、 象限解码：四种典型用电状态详解

1. 第一象限（+P, +Q）：消耗有功功率，消耗感性无功功率

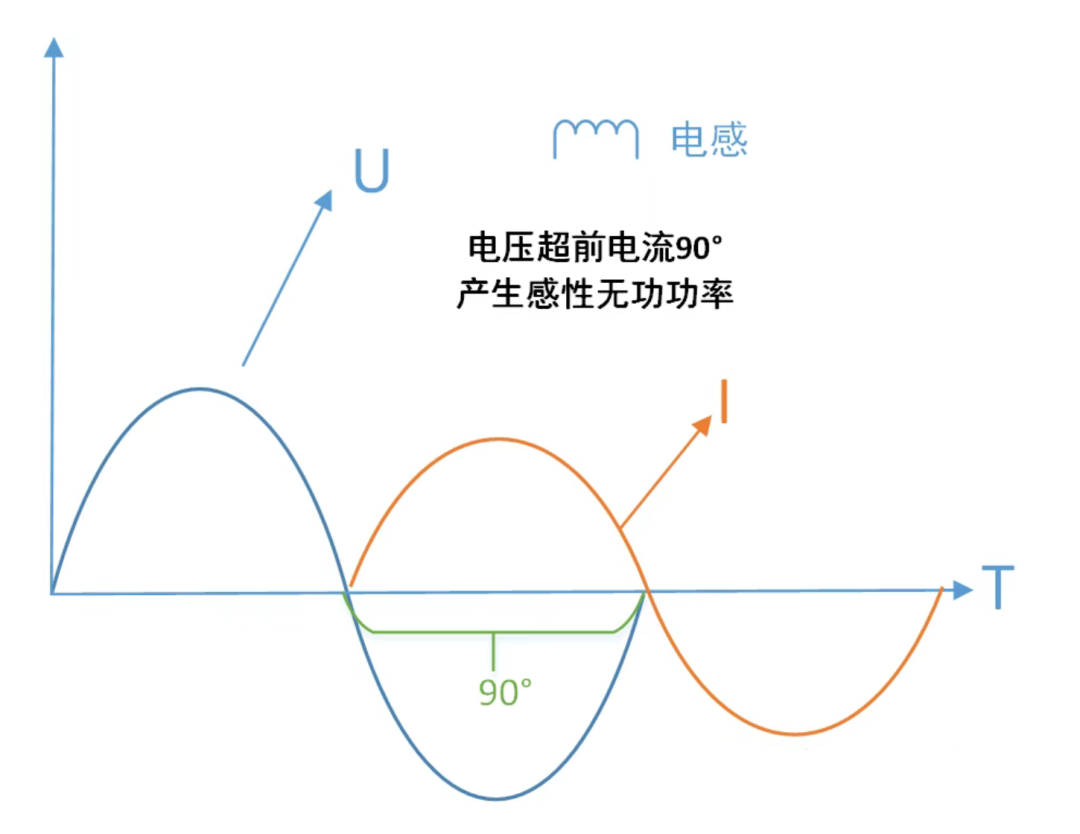

   • 状态描述：电网向用户输送有功功率（+P）驱动设备运行，同时输送无功功率（+Q）建立磁场。电流相位滞后于电压，属于典型的感性负载。

   • 典型场景：工厂车间内电机轰鸣（异步电动机、电焊机、变压器空载）、写字楼日光灯管闪烁，都是感性负载的代表。此时企业是纯粹的“用电大户”。

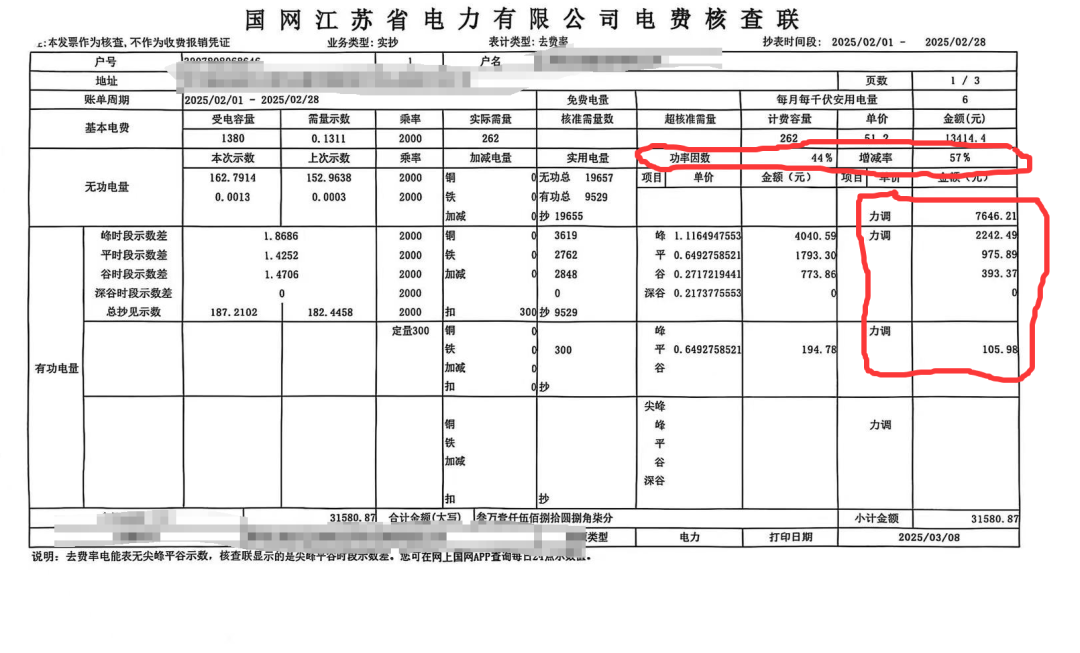

   • 关键影响：大量感性无功需求会导致功率因数降低（如从0.95降至0.7），增加线路损耗，抬高企业实际用电成本。电网需额外提供这部分“支撑力”。





2. 第四象限（+P, -Q）：消耗有功功率，输出容性无功功率。

   • 电压抬升：反向输送的无功会推高局部电网电压，威胁设备绝缘。

   • 谐振风险：特定条件下可能与系统电感产生谐振，放大谐波电流，烧毁设备。

   • 能源浪费：电容器的投切本身也消耗能量。

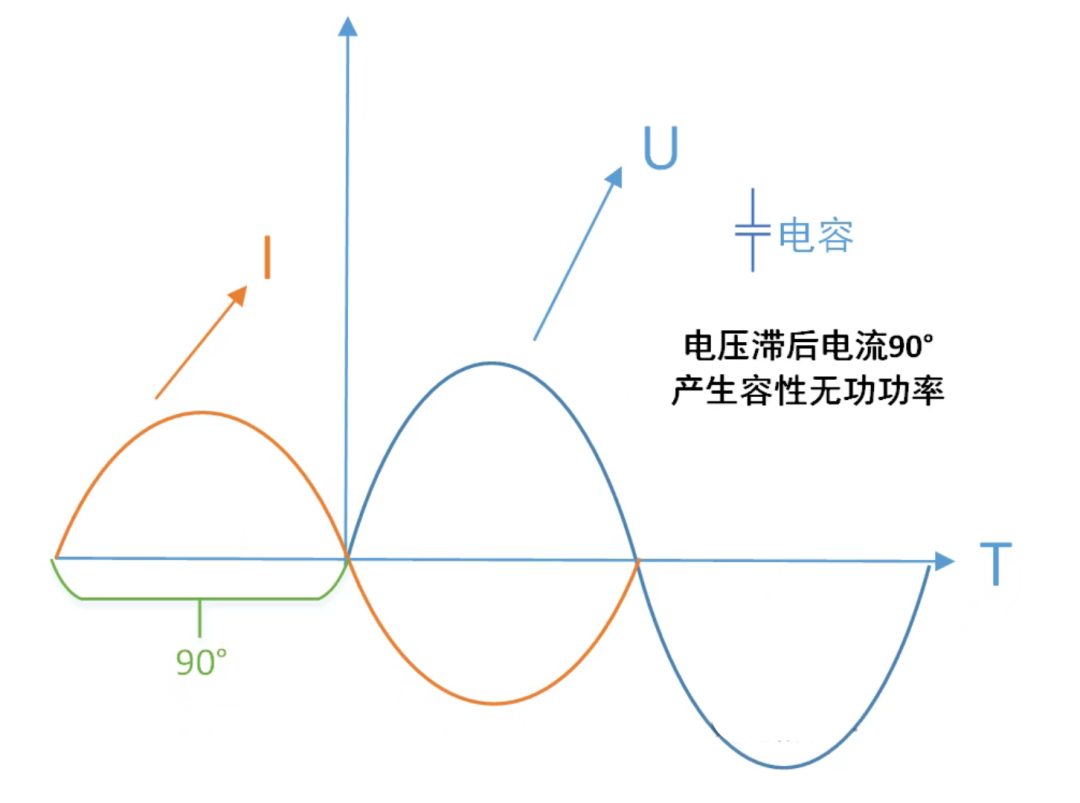

   • 状态描述：企业从电网获取有功功率（+P）保障运行，却向电网反向输送无功功率（-Q）。用电性质表现为容性负载，电流相位超前于电压。

   • 核心成因：通常由电力电容过补偿引起。为提升功率因数而安装的并联电容器投入过多，导致容性无功输出超出了感性负载的实际需求。

   • 潜在问题：过补偿非但无法获得电费奖励，反而可能造成：

   • 典型案例：自动化生产线（大量变频器+过补电容）、精密电子厂（需稳压但补偿控制不当）、老旧改造车间（电容配置未随负载更新）。





1. 3. 第二象限（-P, +Q）：输出有功功率，消耗感性无功功率。

   • 状态描述：当企业自发电（如光伏）功率超过其内部实时负载时，有功功率反送电网（-P）。同时，逆变器等设备仍需从电网吸收无功功率（+Q）维持运行。

   • 技术原理：光伏逆变器在输出有功时，自身控制电路、滤波环节等需要消耗少量无功。为维持并网点电压稳定，部分运行模式也需从电网吸收无功。

   • 核心价值：此象限数据是企业评估余电上网效益的关键。有功反送量（-P）直接转化为售电收益，而无功吸收量（+Q）则关联着电网服务费或考核指标。

   • 应用场景：屋顶光伏电站午间大发、企业自备小水电丰水期发电外送。



4.第三象限（-P, -Q）：输出有功功率，输出容性无功功率。

• 状态描述：企业不仅向电网输送大量有功功率（-P），还主动输出无功功率（-Q），就像一个提供全方位支持的小型电厂。

• 实现条件：



  • 强大的发电能力：光伏、风电等可再生能源充足，或自备高效发电机。

  • 智能控制系统：配备能精确调节有功/无功输出的高级逆变器或同步发电机。

  • 极低的内部负载（或完全隔离）：确保大部分甚至全部发电量可外送。

• 战略意义：此象限代表企业从“被动用电者”向“主动电网参与者”的跃升。它不仅售电盈利，还能通过提供无功服务（类似电网的“稳定器”）获得额外收益或满足并网协议要求。

• 前沿应用：大型风光储一体化基地、参与辅助服务市场的智能微电网、具备调相功能的生物质发电厂。

三、 数据驱动：象限分析如何为企业创造价值

1. 传统工业企业的能效优化利器（聚焦I、IV象限）

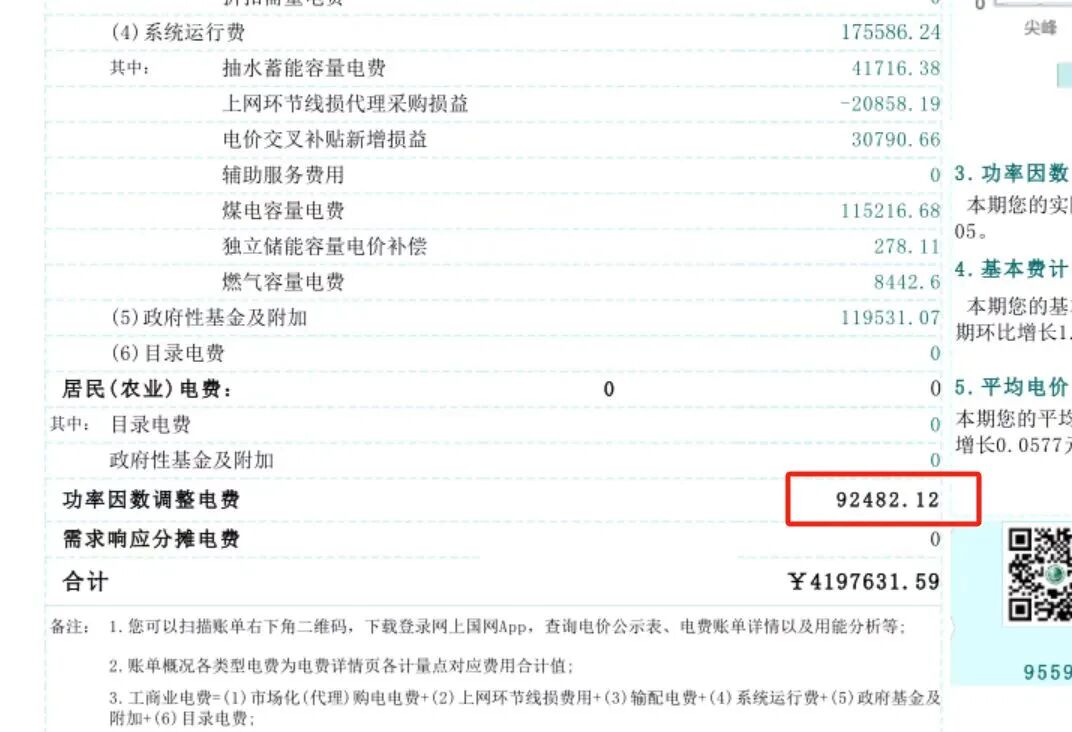

   • 精准补偿：通过分析I象限的实时无功需求（+Q大小及波动），结合IV象限的过补偿风险预警，可动态调整电容投切策略（如采用SVG），实现功率因数稳定在0.95以上最优区间，避免罚款，争取奖励。

   • 损耗治理：高无功流动导致线损增加。象限数据帮助定位损耗“重灾区”，指导线路或变压器升级改造。

   • 设备健康预警：特定负载（如大型电机）的无功需求异常升高（I象限Q值突变），可能是绕组老化或机械卡阻的早期信号。

   • 案例：某汽车制造厂通过象限监测，发现某冲压线功率因数异常波动。经排查为电容组故障，修复后年节省电费及罚款超100万元。

2. 企业安装光伏后的效益与合规指南（聚焦II、III象限）

1. • 发电效益核算：II象限的（-P）值是余电上网收入的直接依据。精确计量是保障收益的基础。

   • 无功考核应对：电网对新能源场站普遍有无功调节能力要求。II象限的（+Q）过大可能招致考核罚款。通过升级逆变器能力或配置专用无功设备（进入III象限输出-Q），可主动满足要求，甚至参与无功辅助服务市场获利。

   • 并网稳定性保障：III象限的（-Q）输出能力对维持局部电网电压稳定至关重要，尤其在偏远弱电网地区，是保障持续可靠发电上网的前提。

   • 案例：某10MW光伏电站，长期运行在II象限且无功吸收量（+Q）超标，频遭电网考核。更换四象限无功补偿控制器后，可灵活运行在II或III象限，年减少考核费用数十万元。
