低压无功补偿应该怎么做？

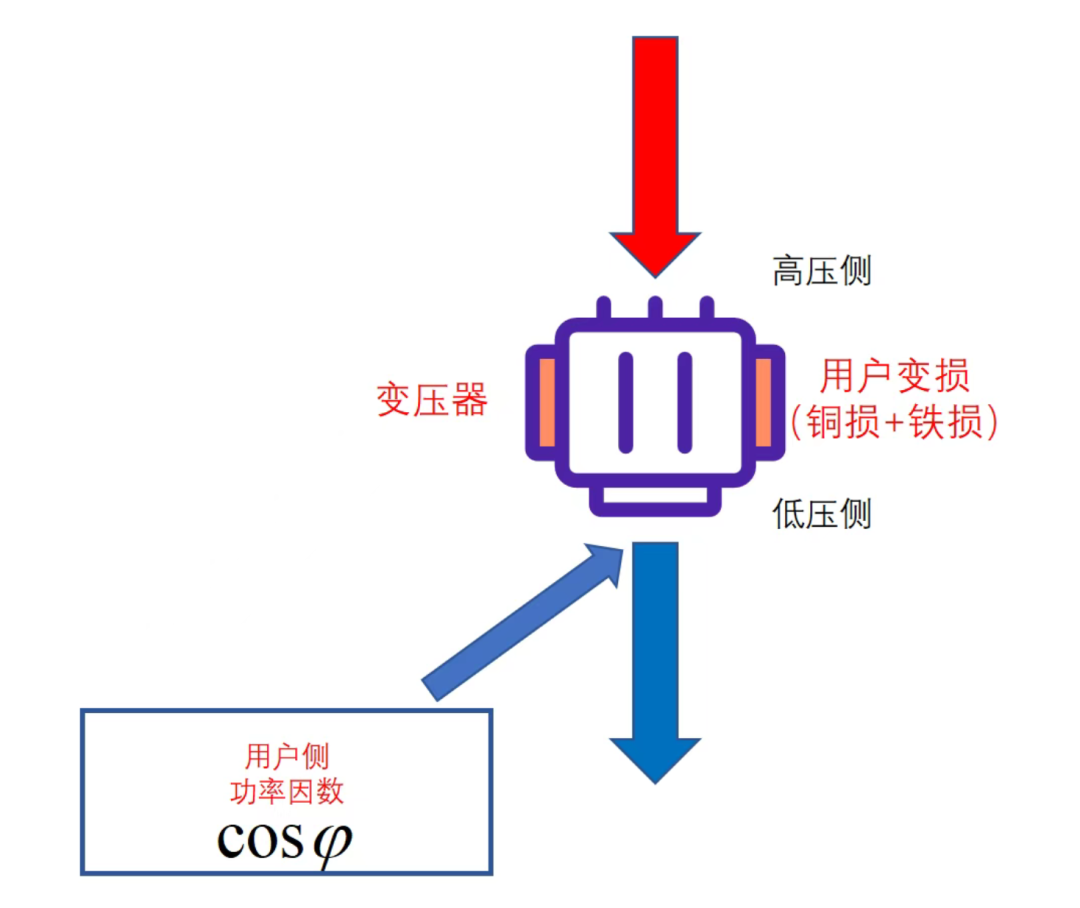

一、 变压器自身消耗的无功功率

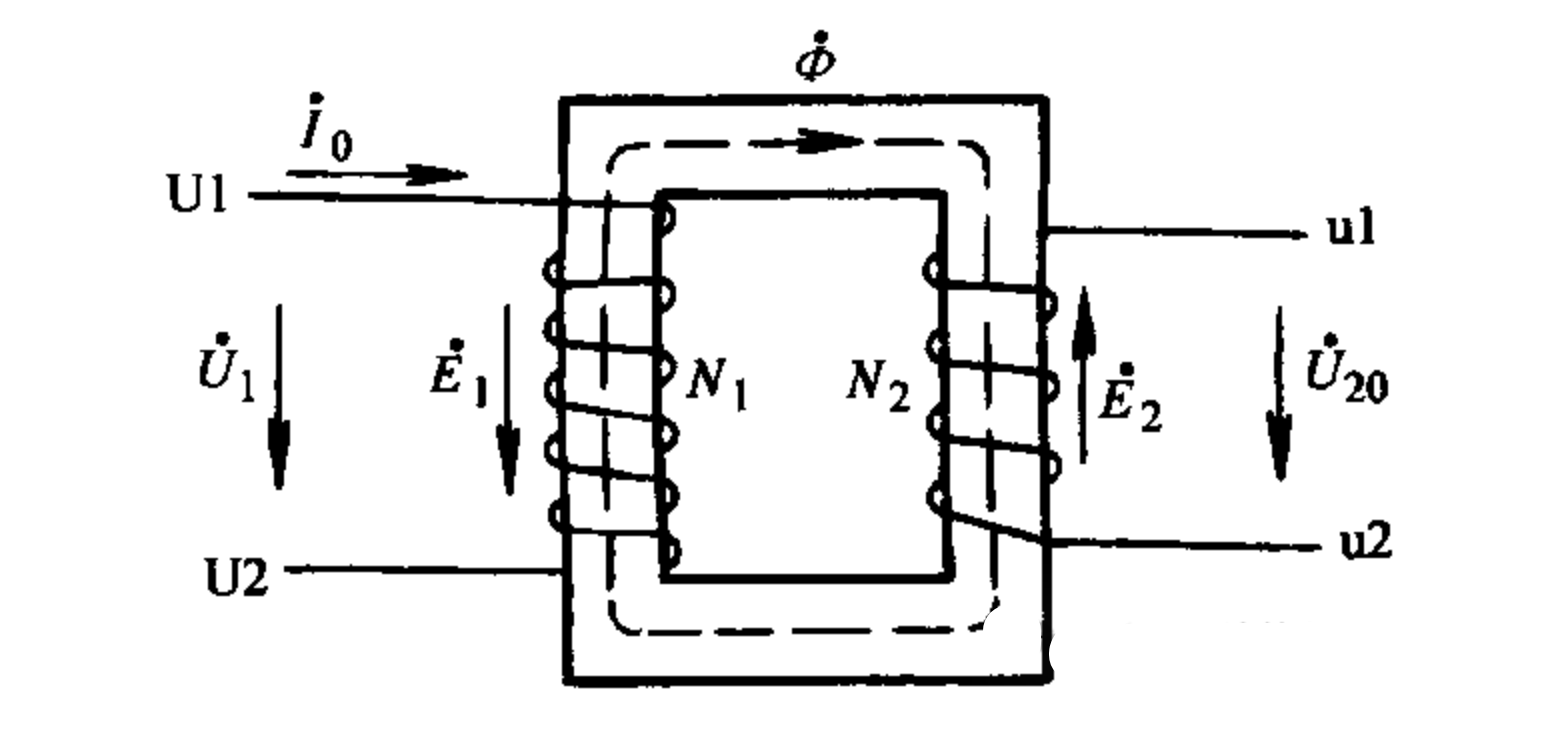

变压器在空载和负载运行时，本身就是一个无功功率的“消耗者”。这部分无功主要用于建立磁场（励磁）。其大小主要由两个部分决定：

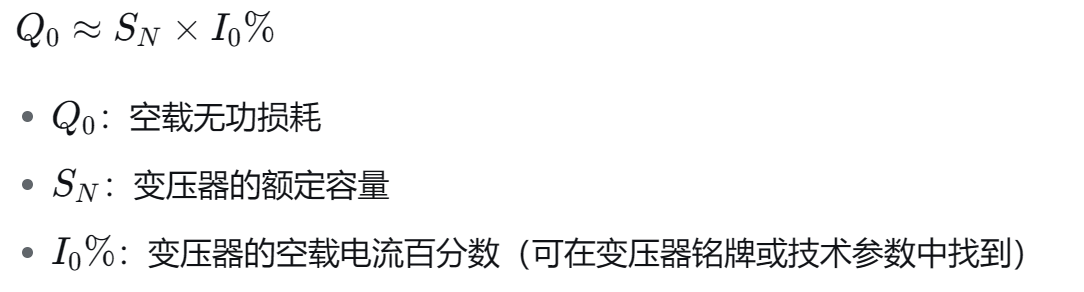

1. 空载无功损耗

这部分是变压器在空载状态下（次级开路）为产生主磁通所消耗的无功功率。它基本是一个固定值。

计算公式：

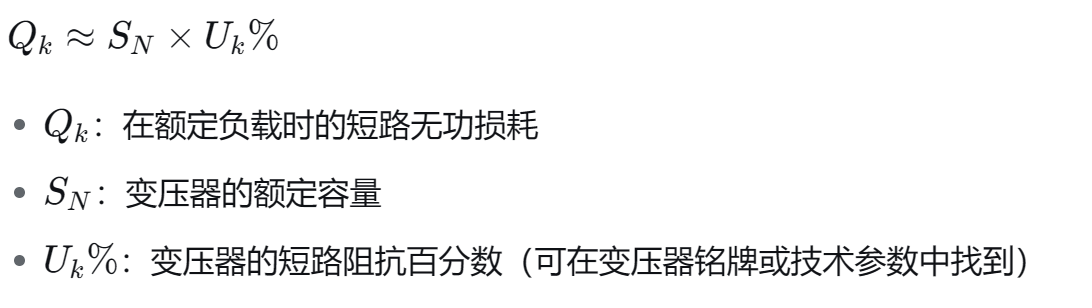

2. 负载无功损耗

这部分是变压器在带负载运行时，漏磁通所消耗的无功功率。它的大小与负载电流的平方成正比。

计算公式：

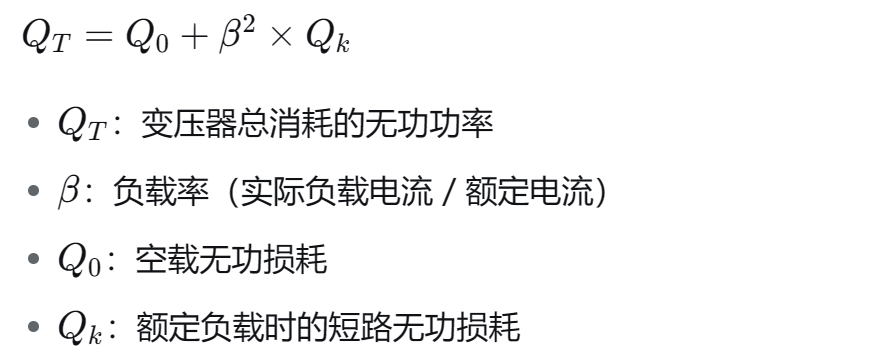

3. 变压器总消耗的无功功率

变压器在任意负载下消耗的总无功功率为：

二、 变压器所能提供的无功补偿容量

在电力系统中，我们更关心的是变压器能够支撑多大容量的无功补偿装置（如电容器组）。这决定了我们能在该变压器的供电范围内安装多少容量的无功补偿柜。

这个计算的核心原则是：变压器的视在功率（kVA）是固定的，它是有功功率（kW）和无功功率（kvar）的矢量和。

计算公式（基于功率三角形）：

为了更直观和安全，工程上常用以下两种经验方法：

方法一：按变压器额定容量估算

这是一种简化且保守的估算方法，常用于初步设计。

经验公式：

例如，一台1000kVA的变压器，其无功补偿柜的容量通常选择在300kvar到500kvar之间。

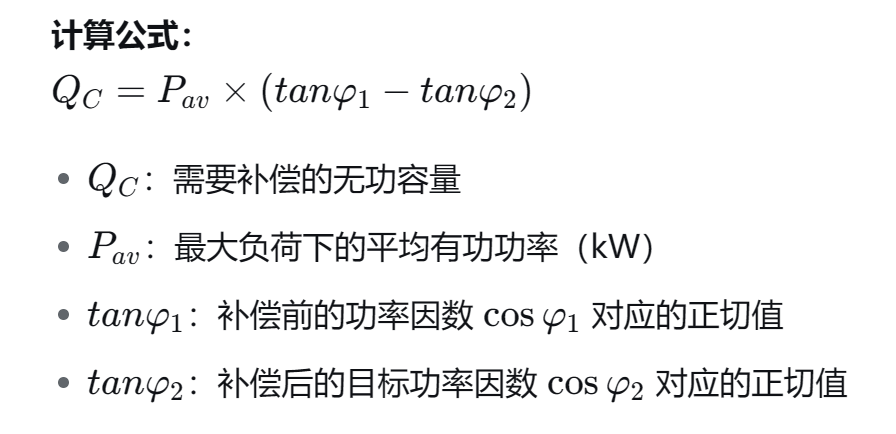

方法二：按最大负荷下的功率因数要求计算

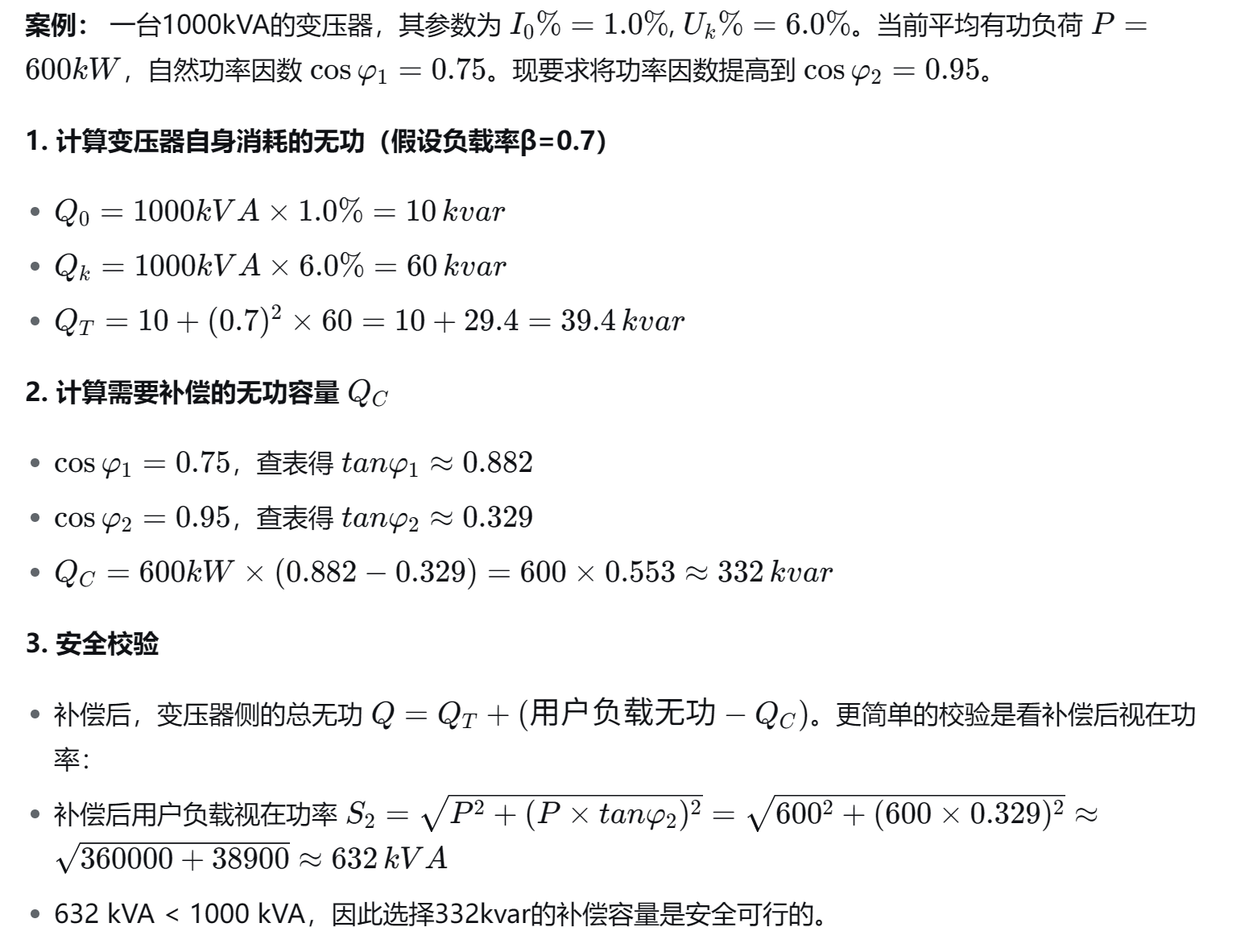

举例说明
