光伏“捣乱”，无功补偿设备为何懵圈？小心力调电费找上门！

一、无功补偿的“初心”与常规原理

大多数用户的配电系统都配备了无功补偿设备（电容为主，少数为SVG），其核心目标是维持计量点（通常是高压侧或低压主进线） 的功率因数达标，避免力调电费。

• 设备如何工作？



1. 采集信号： 控制器通过电流互感器（CT）和电压信号（通常取自低压主进线柜），实时采集电流、电压。

2. 计算决策： 控制器内部计算单元实时计算出有功功率（P）、无功功率（Q）和功率因数（PF）。

3. 执行补偿： 根据计算结果（主要看Q和PF），控制器决定投入/切除电容器组或调节IGBT输出（SVG），发出所需的无功功率进行补偿。

• 关键点：信号采集位置！



• 常规情况下，低压主进线柜采集到的P和Q，就是用户所有用电负荷的真实需求。

• 补偿好这里的功率因数，高压计量点的功率因数自然达标（只差一个变压器损耗）。

二、光伏接入：改变了“游戏规则”

光伏接入点（通常在低压侧负荷附近）如同在用户内部系统中加入了一个新的“电源”。它主要输出有功功率（默认单位功率因数运行，无功Q≈0）。

问题来了：

• 潮流逆转： 光伏发电时，系统内部的能量流动方向（潮流）发生改变。部分甚至全部负荷由光伏就近供电。

• 采集点“失真”： 安装在低压主进线柜的补偿控制器，采集到的信号不再是纯粹的负荷需求，而是：

  • 有功功率(P采集) = 负荷有功需求(P负荷) - 光伏有功出力(P光伏)

  • 无功功率(Q采集) ≈ 负荷无功需求(Q负荷) (光伏默认不提供无功)

• 结果： 即使实际负荷的Q需求没变，P采集却大幅降低，导致控制器计算出的功率因数(PF采集)显著下降！(PF = P / S, S=√(P²+Q²))

三、“懵圈”的控制器：为何失灵了？

场景模拟（假设使用电容器固定分组补偿）：

1. 无光伏时：

   • 负荷需求：P负荷=50kW, Q负荷=40kVar → PF=0.78 (低)

   • 控制器动作：投入30kVar电容器组。

   • 补偿后：P=50kW, Q=10kVar → PF=0.98 (达标) ✅

2. 有光伏时（出力40kW）：

   • 主进线采集点信号：P采集 = 50kW - 40kW = 10kW, Q采集 ≈ 40kVar (不变) → PF采集 ≈ 0.24 (极低！)

   • 控制器“懵圈”：检测到PF极低甚至为负数，急需补偿！投入30kVar电容器组。

   • 补偿后：P采集≈10kW, Q采集≈10kVar (40kVar负荷需求 - 30kVar补偿) → PF采集≈0.7 (依然不达标！)

   • 控制器困境：

1. • • 继续投？ 下一组容量可能过大，极易导致过补偿（Q变负，PF可能更差甚至罚款更重），且SVC固定组难以精确补偿小量需求。

     • 不投？ 控制器看到PF为负数却不动作，用户以为设备坏了！系统支路PF持续不合格，力调电费产生。

核心问题： 采集点信号（P采集↓, Q采集≈Q负荷）与真实的补偿目标（主进线PF）脱节了！环境变了（光伏加入），老办法（在主进线采集信号补偿）不灵了。这就像“刻舟求剑”，船（系统）的位置（潮流）变了，按原记号（采集点信号）找剑（有效补偿）自然失败。

四、如何拯救“懵圈”的无功补偿设备？

关键思路：让控制器重新“看清”真实的无功需求！

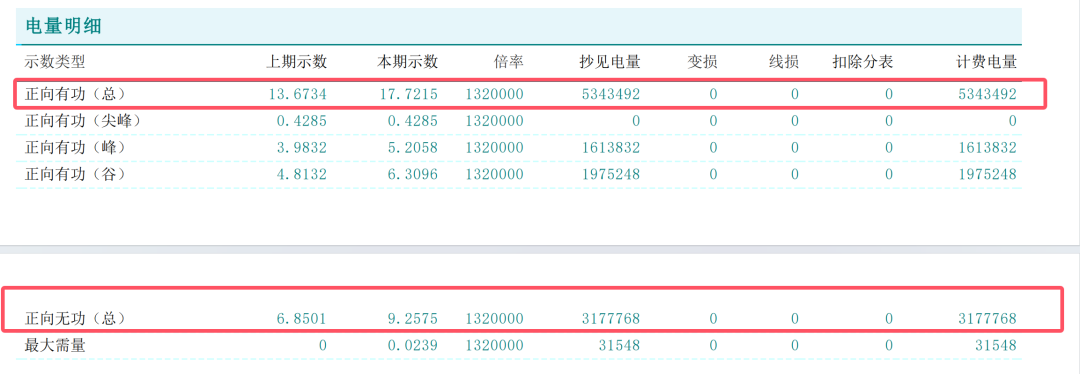

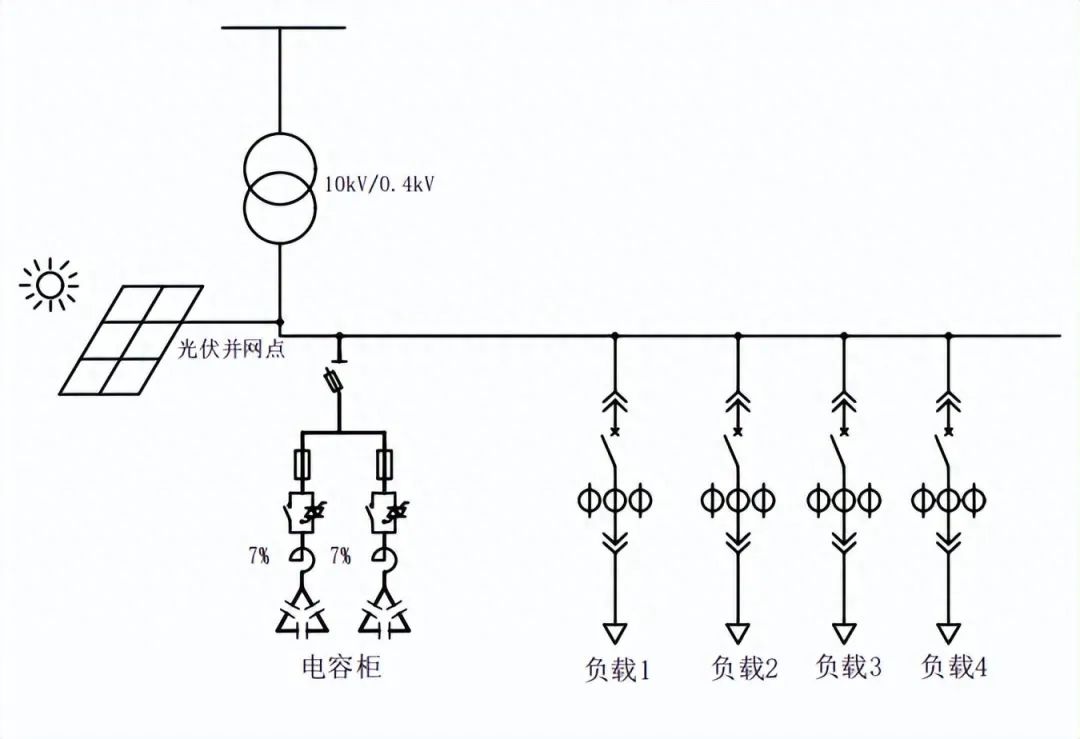

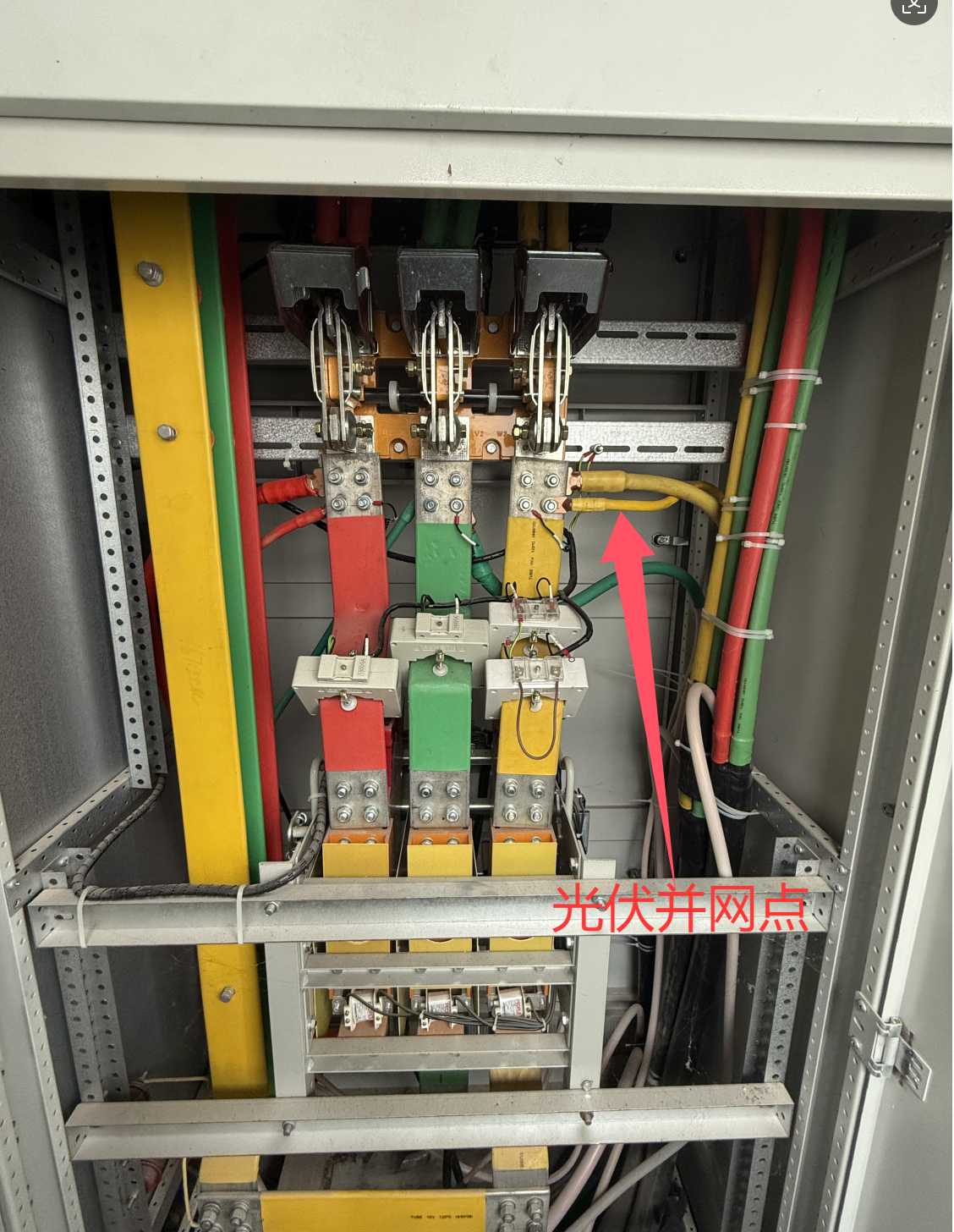

方案1：调整接入点与采集点（光伏在电源侧并网）

• 将光伏接入点尽量靠近主进线（在全部负荷之前）。

• 将无功补偿控制器的信号采集点移至光伏接入点之后（靠近负荷侧）。

  • 效果： 控制器采集的信号重新反映纯负荷的P负荷和Q需求，可以正常补偿负荷无功，维持采集点（负荷支路）的功率因数。

  • 虚拟补偿： 无法直接保证主进线处的功率因数达标！ 因为主进线处潮流=P光伏 + (P负荷 - P光伏?) + Q补偿?，情况复杂。负荷支路PF好，主进线PF可能依然糟糕。但这至少能让补偿设备“动起来”，避免过补和完全失效。



方案2：精细化/升级补偿设备（设备层面）

• 细化电容器分组： 增加电容器组数，减小单组容量，提高补偿精度，应对更小的无功需求波动。成本增加有限，是常用改进措施。

• 提高补偿目标值： 将控制器目标PF从0.9/0.95进一步提高（如0.98），预留更大裕度应对波动。

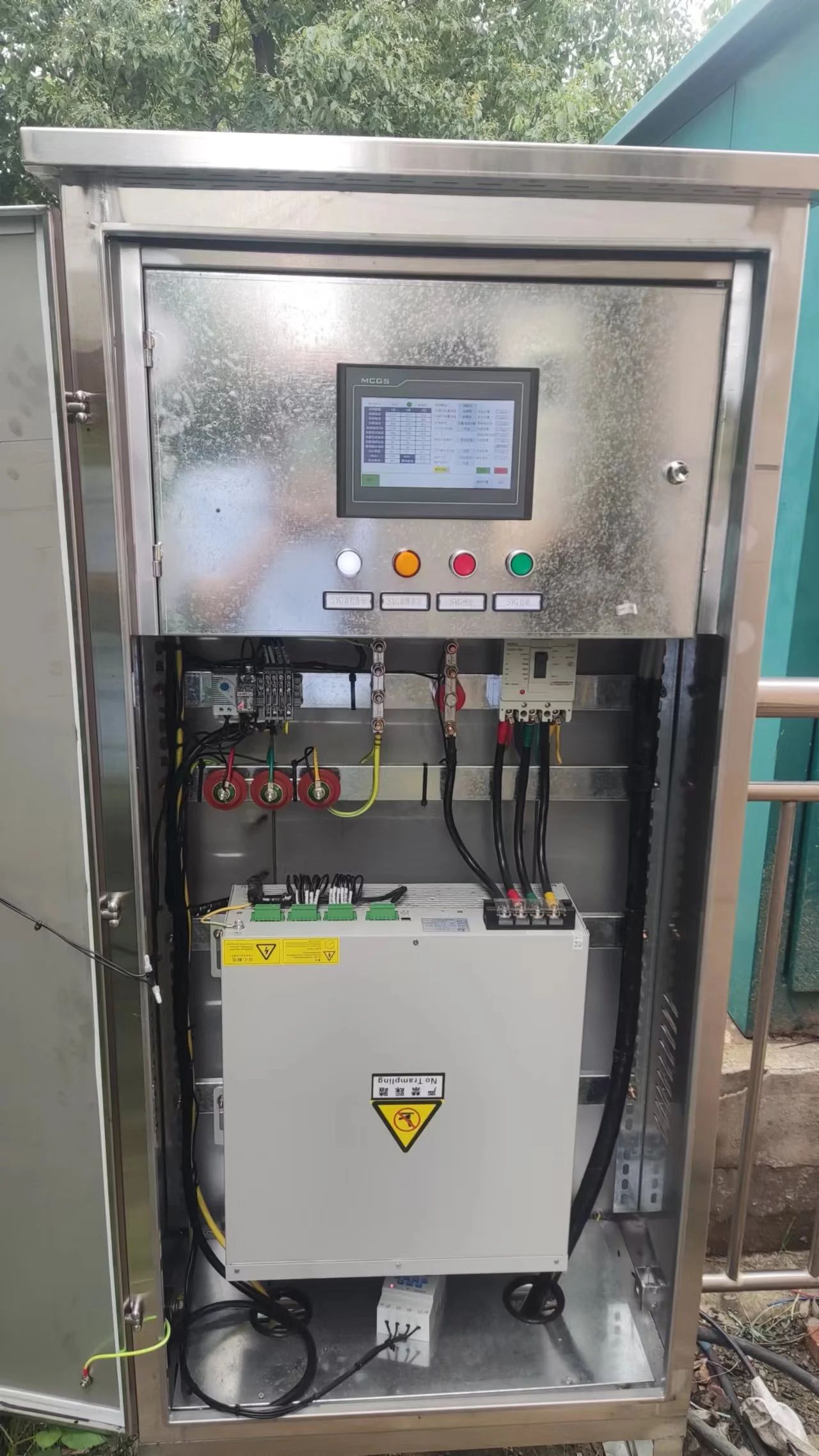

• 更换/加装SVG：

  • SVG作为电力电子设备，可连续、动态、精确地输出/吸收无功功率（在额定容量内），完美解决固定分组电容器的“粗放”问题。

  • 缺点：造价高，维护要求高于电容器。

  • 经济性考量： 对于光伏规模大、力调罚款风险高的项目，早期投入SVG可能比长期承担罚款更划算。部分有远见的光伏投资商已在并网点旁配置专用SVG。





方案3：更换四象限无功补偿控制器（光伏负载侧并网）

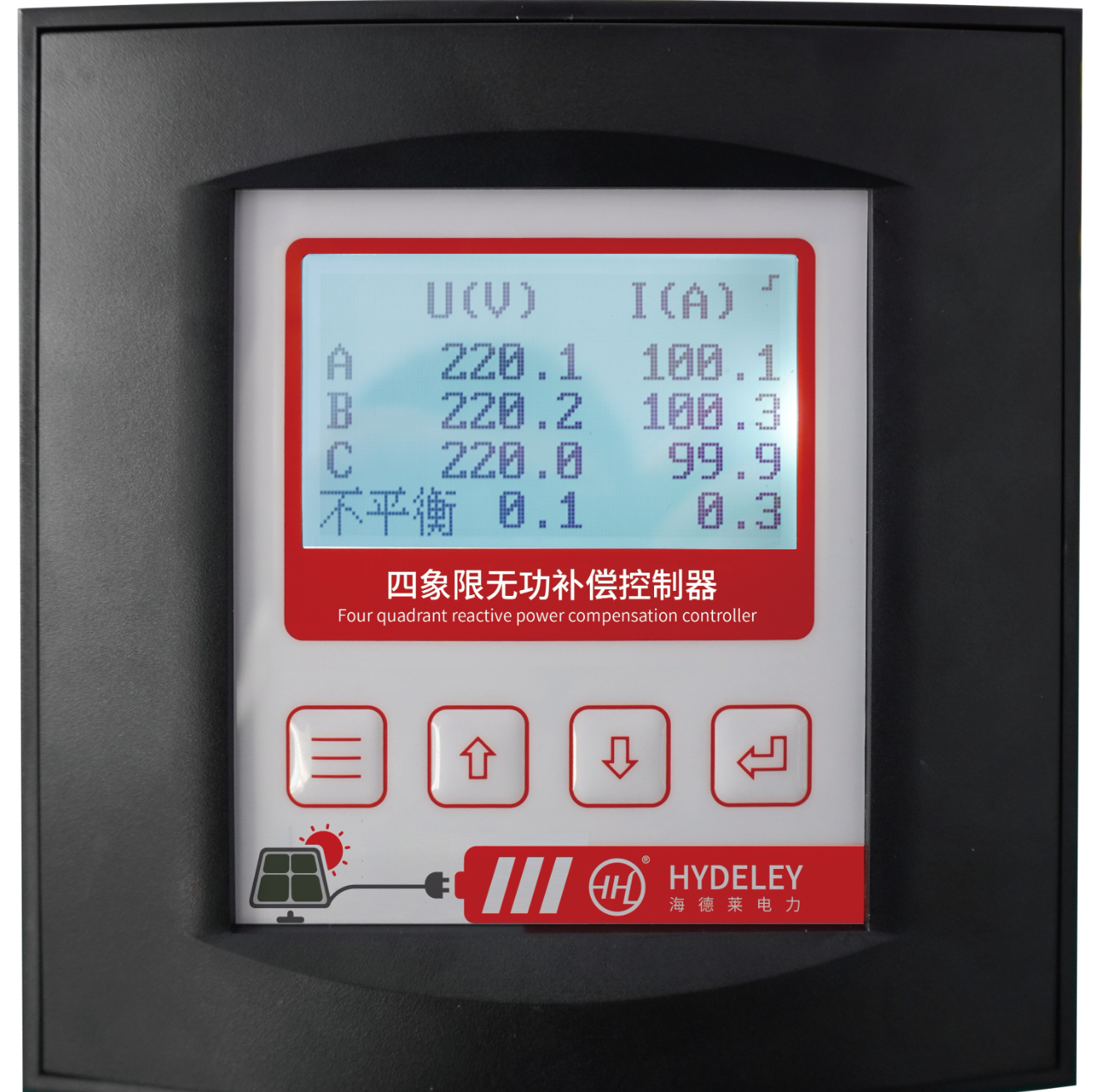

• 将原控制器更换为具备四象限运行能力的无功补偿控制器。

• 将光伏并网点放在采样点之后，此时计量表与无功补偿控制器在同一象限，保证功率因数一致，尽量不会出现一边高一边低。

• 控制器采集的信号既反映负荷的P负荷和Q需求又反馈，可以正常补偿负荷无功，维持系统的功率因数。

• 细化电容器分组： 增加电容器组数，减小单组容量，提高补偿精度，应对更小的无功需求波动。成本增加有限，是常用改进措施。
