低压无功补偿装置在砂石生产系统中的应用（老挝案例）

时间：2025-08-11 09:27:28 来源：本网

针对老挝电网普遍存在的功率因数低、线损大的问题，本文结合砂石生产系统的实际案例，探讨了低压无功补偿装置的应用原理、容量计算、设备选型及实际效果，证明该技术是改善电能质量、降低能耗和电费支出的经济有效手段。

一、背景：老挝电网与砂石生产的挑战

当前老挝电网面临一个普遍性问题：功率因数较低，导致电网线损较大。究其原因，在于大量感性负载用电设备（如电动机、变压器）设计相对落后，自身功率因数不高。

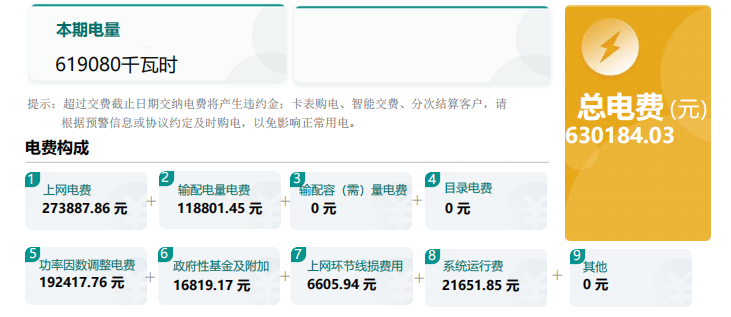

对于砂石生产系统这类用电大户而言，这不仅影响电网稳定性，更直接推高了运营成本。因此，采用无功补偿节能技术，对提升电能质量、挖掘电网潜力、降低生产能耗和电费开支，显得尤为必要。

二、无功补偿：原理与核心价值

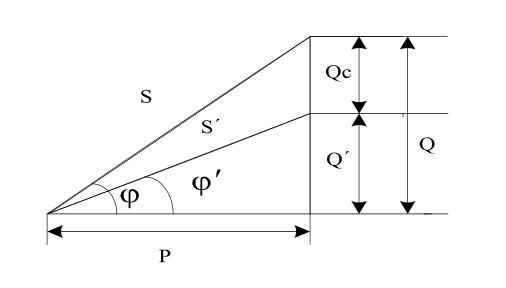

技术原理

核心价值：

方案选择：针对砂石生产系统负载相对平稳的特点，我们选择了动态补偿（跟踪补偿）方式。利用控制器实时监测电网状态，自动投切电力电容器组，确保补偿快速精准。这是目前最方便、经济有效的节能降损和改善电压质量的方法之一。

三、补偿容量计算：从功率因数出发

已知条件：

计算公式：

所需补偿容量 Qc = Pp * (tgφ1 - tgφ2)

计算结果：

Qc = 443 * (1.000 - 0.323) = 443 * 0.677 ≈ 300 kvar

结论：需配置容量约为 300 kvar 的低压无功补偿装置。

四、300kvar低压无功补偿装置方案

无功补偿系统构成

本方案核心设备包括：智能控制器、容性无触点开关（投切单元）、熔断器、电抗器、电容器组（10路 * 30kvar）。

关键设备选型与功能

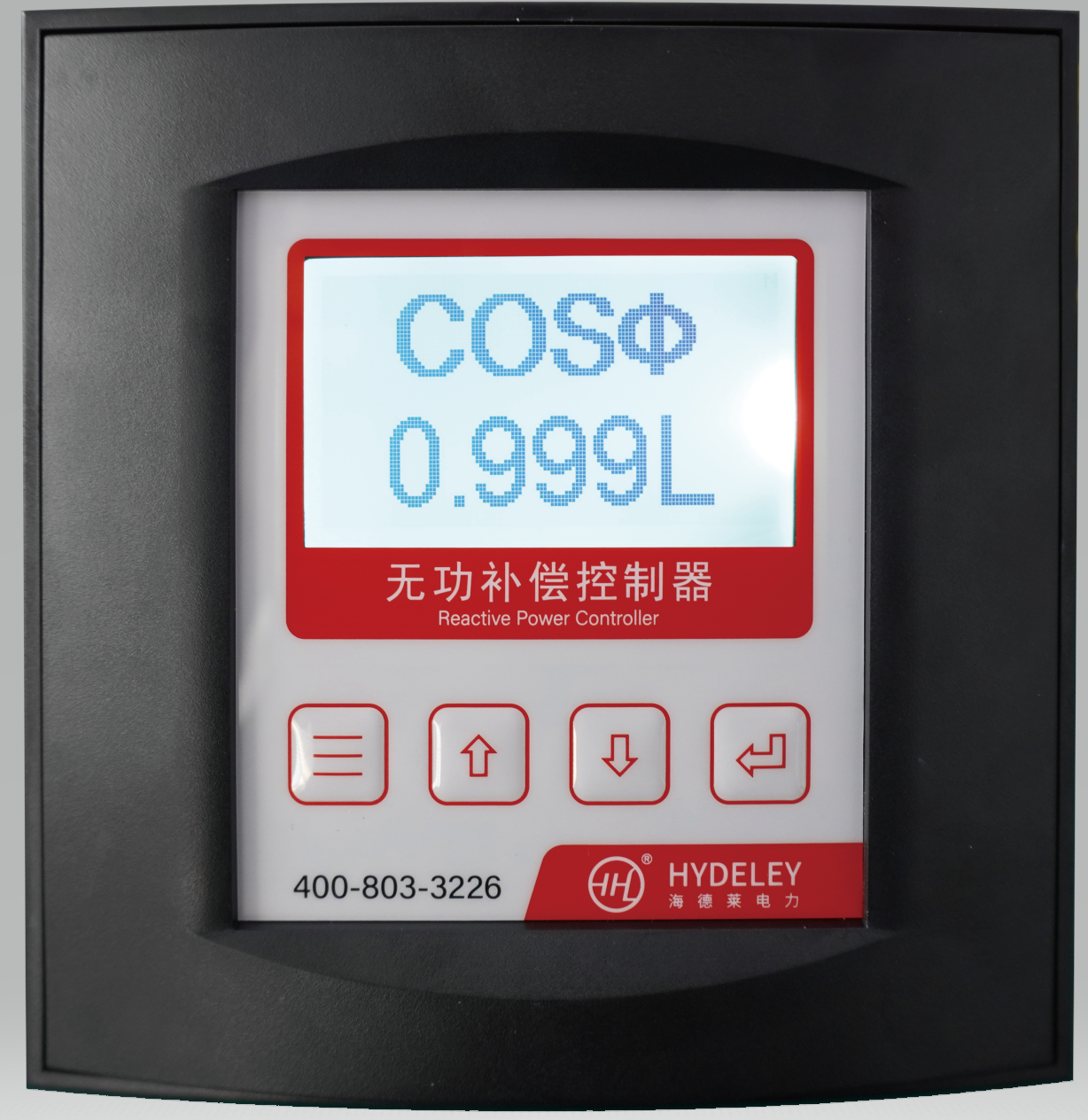

控制器 (PQ2242T)：
- 功能：智能无功功率自动补偿控制器。
- 特点：专为低压配电系统设计，配套电容柜使用。额定电压380V，频率50-60Hz，支持三相补偿。实时采集A相电流、B和C相电压，计算所需补偿量。
- 保护：具备缺相、过压、欠压等保护功能。

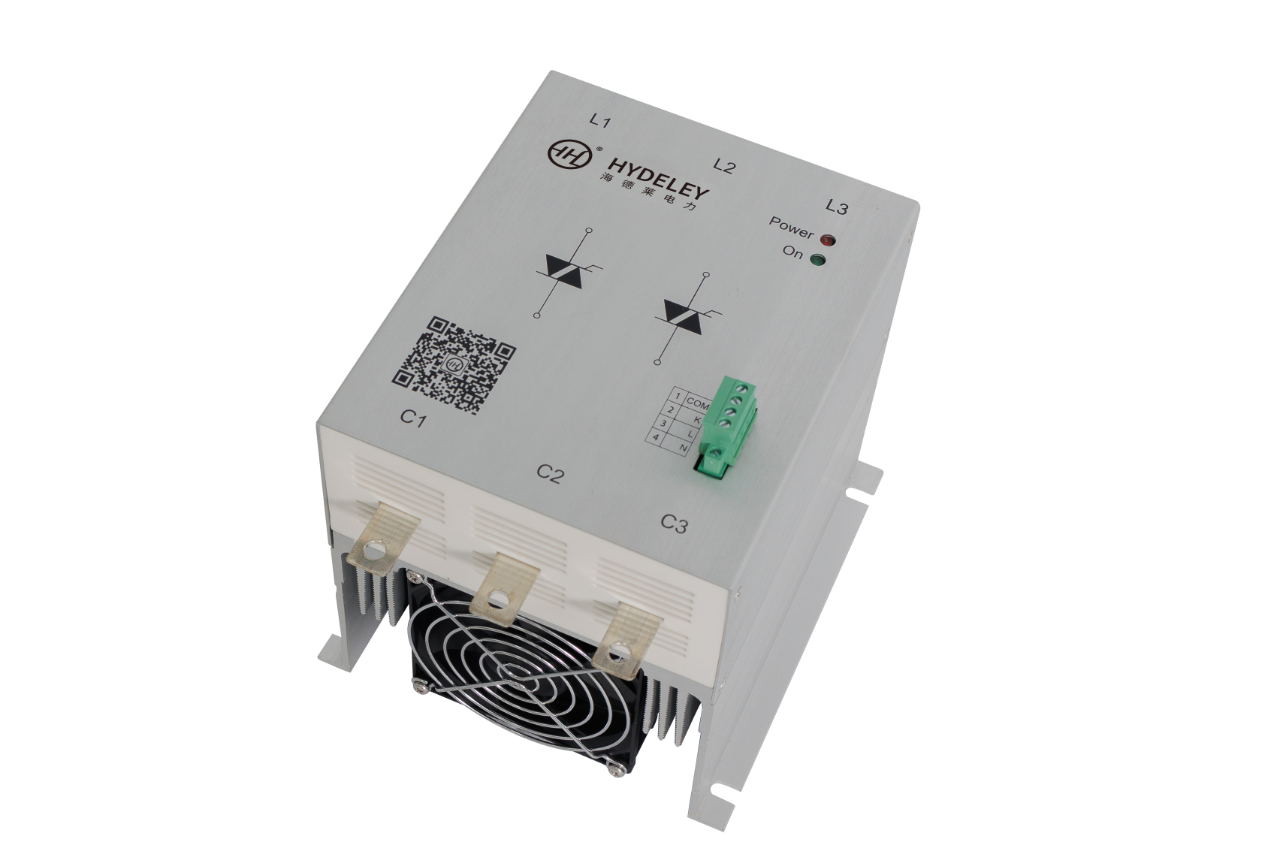

容性无触点开关 (PQ3275)：
- 功能：用于投入或切除并联电容器。
- 核心优势：有效抑制合闸涌流，保护电容器免受冲击；抑制分断过电压。
- 适用性：专为微机控制的无功补偿柜设计，响应速度快，可靠性高。

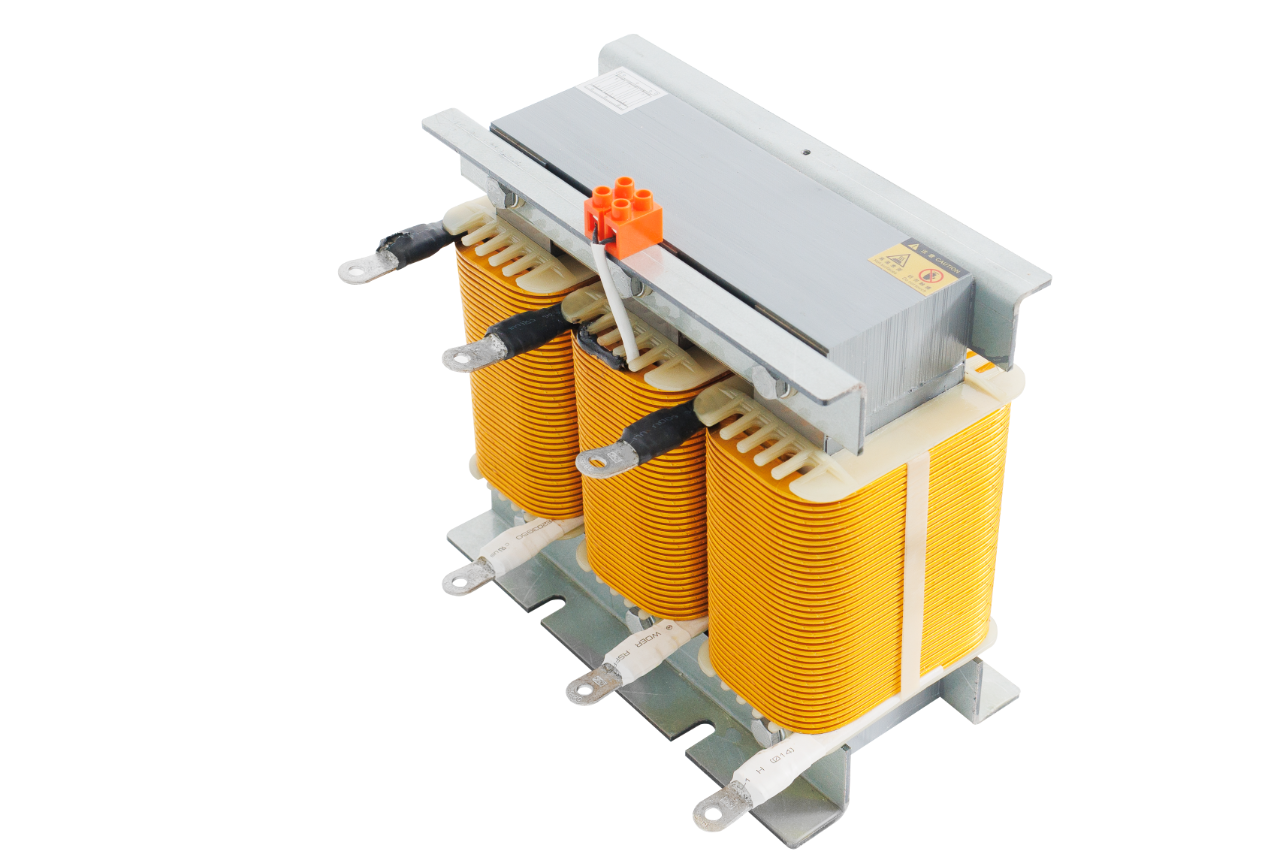

滤波电抗器（PQ4330）

4. 控制策略：

五、实际应用效果分析

生产系统基础： 变压器容量 1000 kVA。

补偿前状态（实测）：

总电流 I = 750 A
电压 U = 400 V
功率因数 cosφ = 0.70
视在功率 S = √3 * U * I = 1.732 * 400 * 750 ≈ 519.6 kVA
有功功率 P = S * cosφ = 519.6 * 0.70 ≈ 363.7 kW
无功功率 Q = S * sinφ ≈ 519.6 * 0.714 (sinφ对应cosφ0.7) ≈ 371.1 kvar (注：原文计算有误，此处修正为Q = √(S² - P²) ≈ √(519.6² - 363.7²) ≈ 371.1 kvar)

投入一组电容器 (Qc = 30 kvar) 后：

六、总结

本次在老挝砂石生产系统改造中，应用的低压无功补偿方案具有显著优势：

控制先进： 采用 PQ2系列控制器，以无功功率为主要判据，结合功率因数上下限控制，实现了快速、精准的“一次投切到位”，响应速度快。
设备可靠： 选用 PQ3275容性无触点开关，有效抑制涌流和过电压，保障了电容器组的安全稳定运行。
结构精简成本低： 控制策略允许使用较少的电容器分组达到较高补偿精度，降低了装置成本。
保护完善： 具备缺相、过压、欠压等保护功能，系统安全性高。
效果显著： 在实际生产中运行稳定，快速响应负载变化，有效提高了功率因数，降低了线路损耗，改善了电压质量，减少了电费支出，完全满足了砂石生产系统的节能降耗和稳定运行要求。
