重庆某科技公司：光伏并网无功补偿升级方案，力调电费罚款治理

一、 系统现状与挑战

1. 光伏并网特性： 现场光伏逆变器具备调节无功功率的能力。光伏发电若仅输出有功，会导致线路电压波动；若输出无功过多，可能造成无功倒送，干扰电网调压设备（如电容器组）的正常工作，降低效率，增加线损。因此，需要额外的、智能化的无功补偿容量来平衡光伏接入带来的影响，维持电网电压稳定与安全。

2. 谐波控制良好： 现有有源滤波装置运行正常，电网谐波含量符合国标《GBT_14549-1993 公用电网谐波》。

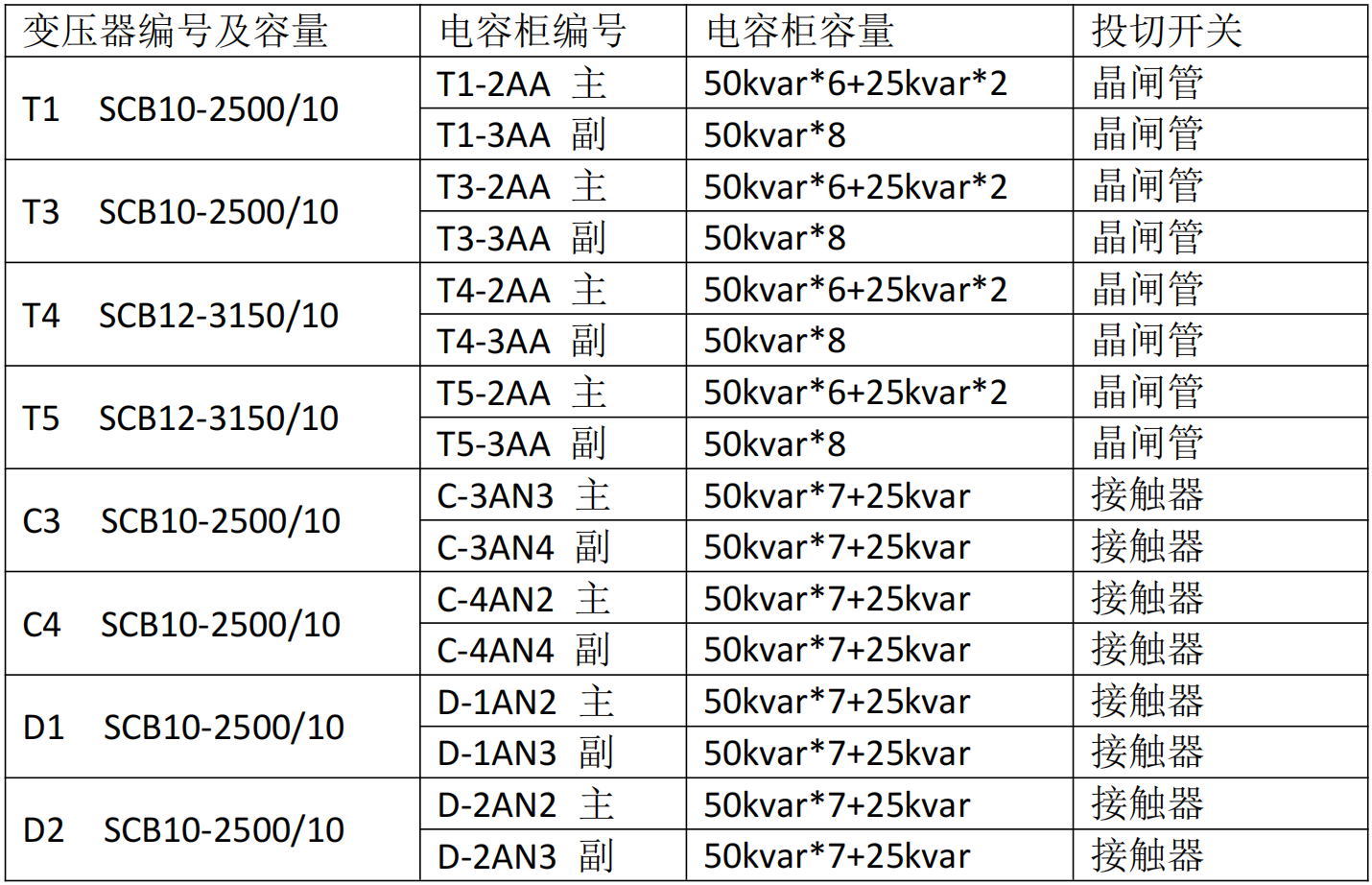

3. 现有无功补偿设备问题突出：

   • 控制器落后： 所有电容器组的控制器均不具备四象限投切功能，无法适应光伏并网环境下（发电、用电状态交替，无功需求复杂多变）的精准补偿需求。

   • 电容器损坏： 部分电容器已损坏，处于待更换状态，无法投入运行。

   • 容量不足： 现有补偿容量（约变压器容量的30%）仅能满足变压器侧负载的无功需求，无法应对光伏并网产生的额外无功波动。

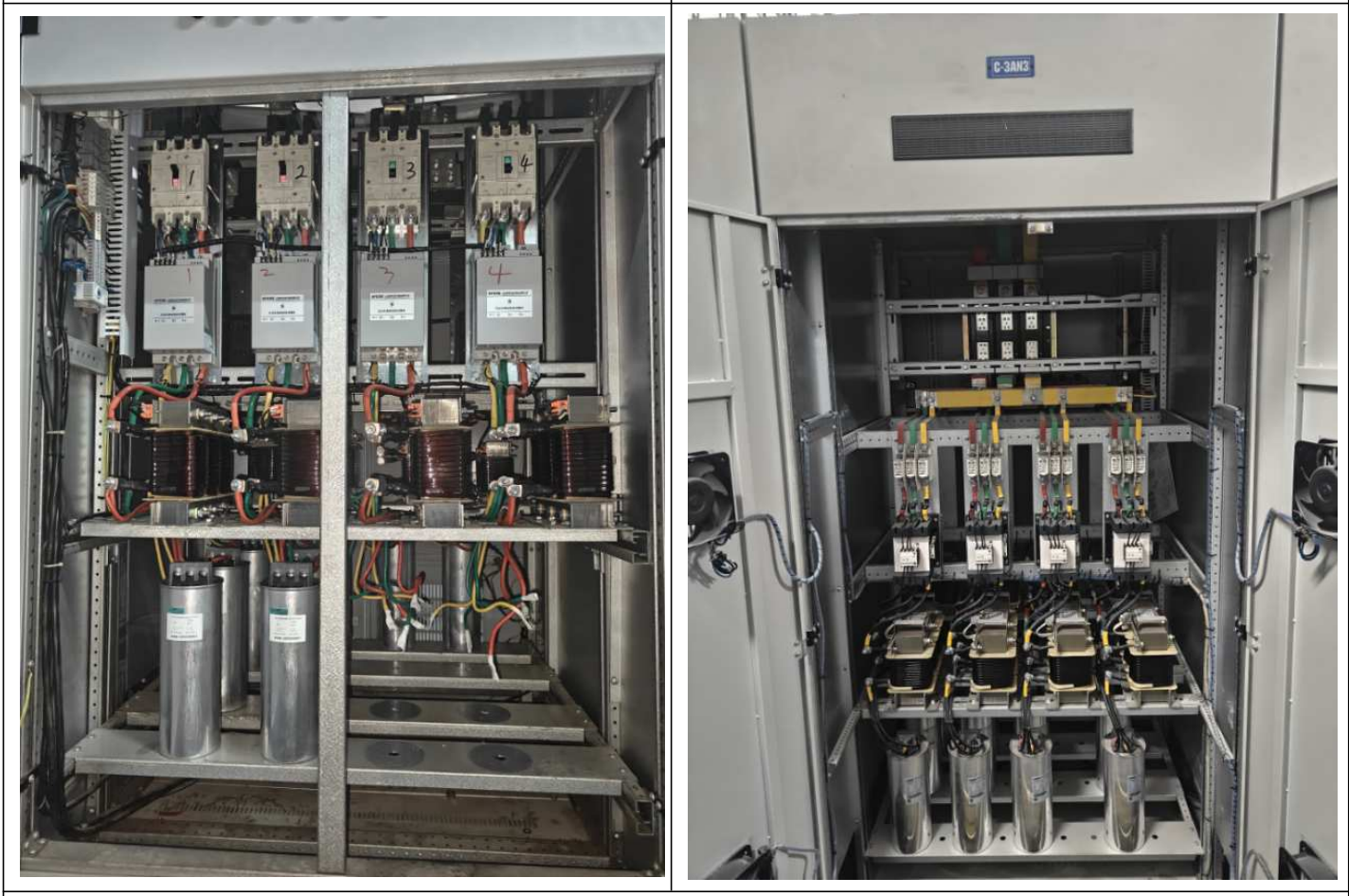

   • 开关响应慢： C3、C4、D1、D2四台变压器下的电容柜采用接触器投切开关，响应速度慢。面对光伏无功的频繁快速波动，难以满足高质量电能要求，易造成补偿不及时或过补偿。

   • 投切方式局限： 晶闸管开关柜虽优于接触器，但受限于控制器功能，同样无法发挥最佳性能。

二、 改造方案：精准匹配光伏并网需求

针对上述问题，我司提出以下系统性改造方案：

1. 核心大脑升级 - 更换智能控制器：

   • 将所有8台变压器电容柜的控制器，统一更换为我司PQ2系列四象限无功补偿控制器。

   • 核心优势： 具备四象限投切功能，可完美适应光伏现场复杂工况（发电/用电、容性/感性无功），实现精准、快速的无功补偿控制。



2. 关键设备更新 - 电容器与开关升级：

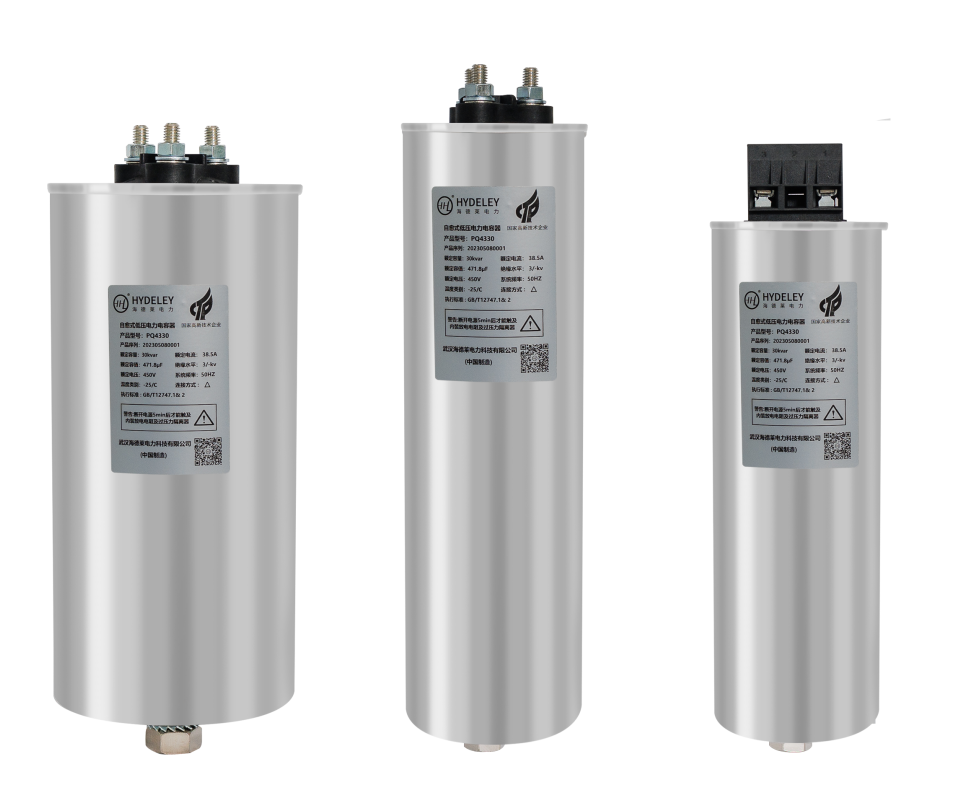

   • 更换损坏电容器： 使用我司调谐自愈式电容器 (102台) 替换损坏设备，恢复基础补偿能力。

   • 接触器开关升级为晶闸管开关：





     • 为C3、C4、D1、D2变压器下原使用接触器的电容柜，更换为晶闸管开关。

     • 核心优势： 响应速度极快（毫秒级），显著降低投切频次，有效抑制涌流和谐波，实现与光伏逆变器无功输出的动态协调，提升电能质量。

3. 应对增容需求 - 补偿容量提升：

   • 针对存在光伏并网且容量需求高的T3、T4、T5变压器：

   • 拆除部分原有电容器组。

   • 增补设备：

•

  • 调谐自愈式电容器 0.48-25   102只

  • 调谐电抗器 0.48-50S-7% (51台)

  • 晶闸管开关 TSC0.4-50 (51台)

  • 调谐自愈式电容器 0.28-25 (18台)

  • 调谐电抗器 0.28-50Y-7% (9台)

  • 晶闸管开关TSC0.4-50 (9台)

• 目标： 将每台变压器的补偿容量提升至 500kvar + 500kvar (总计1000kvar)，同时满足变压器负载侧和光伏并网产生的无功需求。

三、 改造后效益：稳定、高效、长寿命

本次升级改造将显著提升重庆莱宝科技配电系统的运行水平：

1. 精准补偿： 四象限控制器确保在任何运行状态（特别是光伏发电时）都能进行准确的无功补偿。

2. 智能运行： 控制器具备循环间隔投切功能（默认2小时，可调），使电容器组均衡工作，大幅延长使用寿命，保障系统长期可靠运行。

3. 快速响应： 晶闸管开关实现毫秒级动态补偿，完美匹配光伏无功波动，显著提升电能质量（电压稳定性）。

4. 提升效率：

   • 提高功率因数，减少无功电流。

   • 降低变压器能耗和铜母排线损。

   • 整体提高供电效率，改善供电环境。

5. 容量保障： 增容后，充分满足负载与光伏并网的双重无功需求，为系统稳定运行提供坚实基础。

结语：


本次无功补偿系统升级方案，紧密结合重庆某科技光伏并网的实际情况，通过更换核心控制器、升级关键设备（电容器、开关）及合理增容，旨在彻底解决现有系统痛点，实现电网的高效、稳定、智能化运行，为企业的安全生产和节能降耗提供有力保障。
