光伏并网后，老智能电容不支持四象限，怎么改造？

对于工厂配电系统来说，加装光伏本是降本增效、响应绿色生产的好举措，可不少企业装完光伏却犯了难：原本运行正常的智能电容补偿柜突然“失灵”，功率因数持续偏低，力调电费罚款接连不断，查来查去才发现，问题出在原有传统智能电容不支持四象限运行，根本适配不了光伏并网后的双向功率特性。

今天海德莱电力无功补偿技术团队就结合工厂实际配电场景，把光伏并网后无功补偿的改造方案讲透，不用全盘替换原有补偿设备，找准改造关键点，轻松解决无功缺口、功率因数超标难题，帮企业省下高额罚款，保住光伏带来的收益。

一、先搞懂：为啥光伏一并网，老智能电容就失效？

工厂传统智能电容属于常规无功补偿设备，大多只支持单向功率补偿，也就是单象限或两相限运行模式，只能针对工厂常规负载产生的感性无功进行投切补偿，完全没有应对反向功率的能力。

而光伏并网发电后，会向配电系统反向输送有功功率，这时候，不具备四象限补偿能力的老智能电容，如果光伏并网点在负载侧，则会出现投切混乱：要么全部投入导致过补，要么一个也不投。

核心痛点总结：老智能电容无法适配光伏双向功率，这是光伏并网后无功补偿失效的根本原因。

二、改造第一步：光伏并网点必须改至电网侧，这是前提

想要保住原有智能电容，不让光伏功率干扰它的正常工作，第一步绝对不能省——把光伏并网点调整至电网侧，也就是变压器低压总进线前端位置，坚决不能接在负载侧或者原有电容柜后端。

这么调整的核心目的，就是实现光伏系统与原有无功补偿系统物理隔离：原有智能电容专门负责工厂常规负载的无功补偿，不受光伏反向发电功率的任何干扰，能恢复原本的正常投切逻辑，继续发挥补偿作用，避免原有设备浪费，也减少整体改造成本。

如果并网点位置不改，哪怕后续加设备、调参数，光伏的反向功率依然会持续干扰智能电容，后续所有补偿方案都无从谈起，这是整个改造的核心前提，必须严格执行。

三、改造第二步：新增专用电容柜，补齐变压器空载与负载剩余无功缺口

只调整并网点、恢复原有智能电容工作还不够，因为原有电容只能覆盖负载侧无功，而且一般目标功率都会定义在0.95,这样就会剩余大概31%负载无功还未补偿。同时变压器自身空载无功是它覆盖不到的盲区，这剩余负载无功和变压器空载无功会拉低整体功率因数，导致考核不达标。

功率因数	剩余无功比例
0.99	14%
0.95	31%
0.90	44%
0.85	53%
0.80	60%

针对这个问题，需要额外新增一台专用无功补偿电容柜，安装位置有严格要求：直接装在变压器与光伏并网点之间，避免原有智能电容检测到新补偿柜无功而退出补偿。

这台新增电容柜的核心职责很明确：一是专门补偿变压器空载运行时产生的无功损耗，哪怕工厂夜间停机、负载全停，变压器空载无功也能得到有效补偿；二是补齐原有补偿系统的遗留缺口，实现全场景、全时段无功兜底，彻底杜绝欠补问题。

四、分场景精准方案：单台/多台变压器，补偿方式不一样

新增电容柜的补偿逻辑，不用盲目选型，完全根据工厂变压器数量来定，两种场景对应两种实操方案，适配性强、成本可控，落地效果拉满。

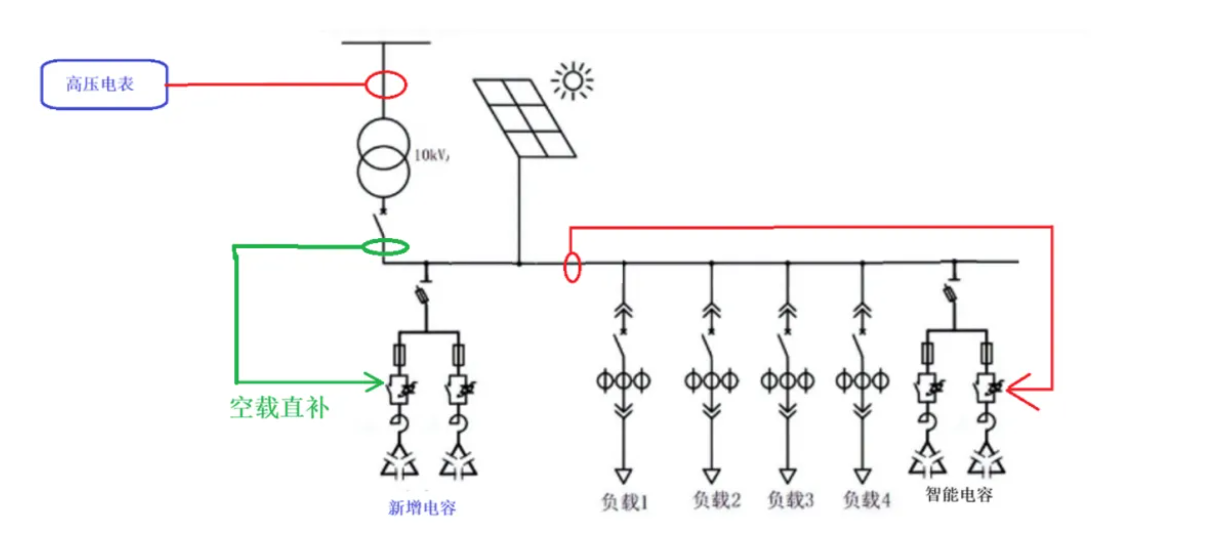

场景一：工厂只有1台变压器——空载直补软件功能，低成本搞定

如果厂区配电系统只有单台变压器，不用复杂的高压采样布线，直接利用空载直补软件补偿功能就能完美解决。

这套方案依托新增电容柜的智能控制器，内置专属空载补偿算法，不用额外加装高压侧设备，能自动识别变压器空载、轻载、满载等不同工况，精准测算变压器空载无功需求量，自动匹配投切电容容量，全程无需人工干预。不管是白天负载运行、光伏发电，还是夜间工厂停机、变压器空载待机，都能精准补偿空载无功，功率因数稳定达标，而且改造简单、施工快、额外成本低，适合绝大多数单变压器工厂。

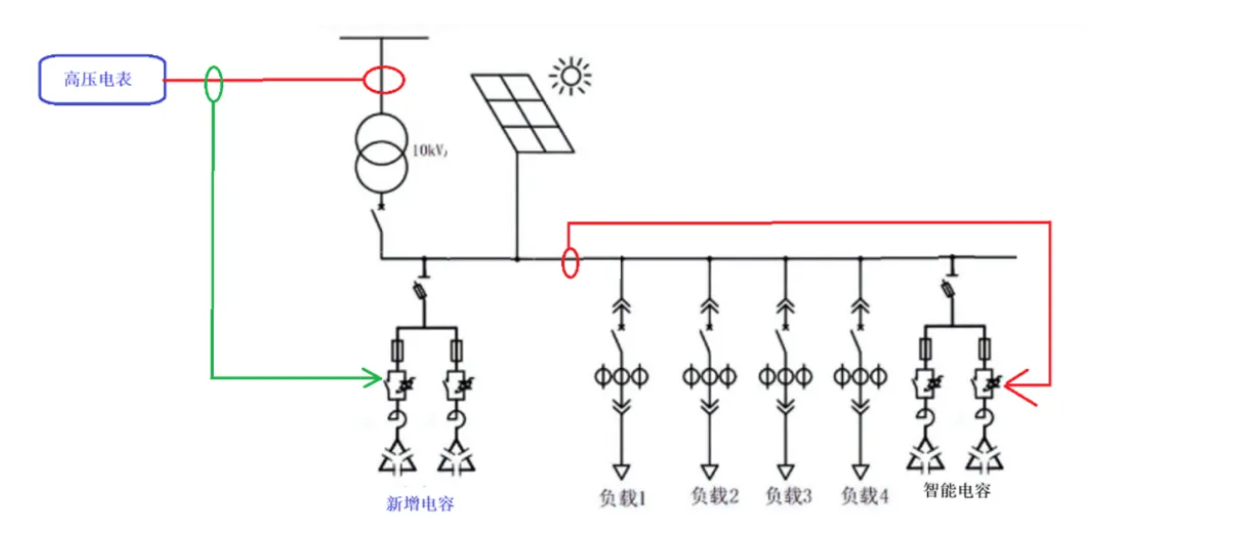

场景二：工厂有多台变压器——高采低补方案，稳定不失误

如果厂区配备两台及以上变压器，配电系统功率流向更复杂，单靠软件补偿容易出现偏差，这时候就必须采用高采低补方案。

“高采”指的是在高压侧进行功率采样，精准抓取电网计量点的真实功率因数、无功数据，避免低压侧采样的误差；“低补”就是在低压侧通过新增电容柜进行无功投切补偿，依托高压侧精准数据，统一调控多台变压器的空载无功补偿，不会出现各台变压器补偿互相干扰、过补或欠补的情况，适配多变压器并联运行的复杂场景，补偿精度更高，运行更稳定，完全满足电网功率因数考核要求。

五、整套改造核心逻辑梳理，照着做不踩坑

•隔离为先：光伏并网点移至电网侧，隔绝光伏对原有智能电容的干扰，保留老设备正常使用；

•分层补偿：原有智能电容负责负载侧无功，新增电容柜负责变压器空载无功+负载剩余无功，分工明确；

•分况选型：单变压器用空载直补软件功能，多变压器用高采低补方案，精准适配不浪费；
