为什么补偿柜装在汇流排末端好？数据说话，千万别装错！

一、载流量与成本：数据对比一目了然

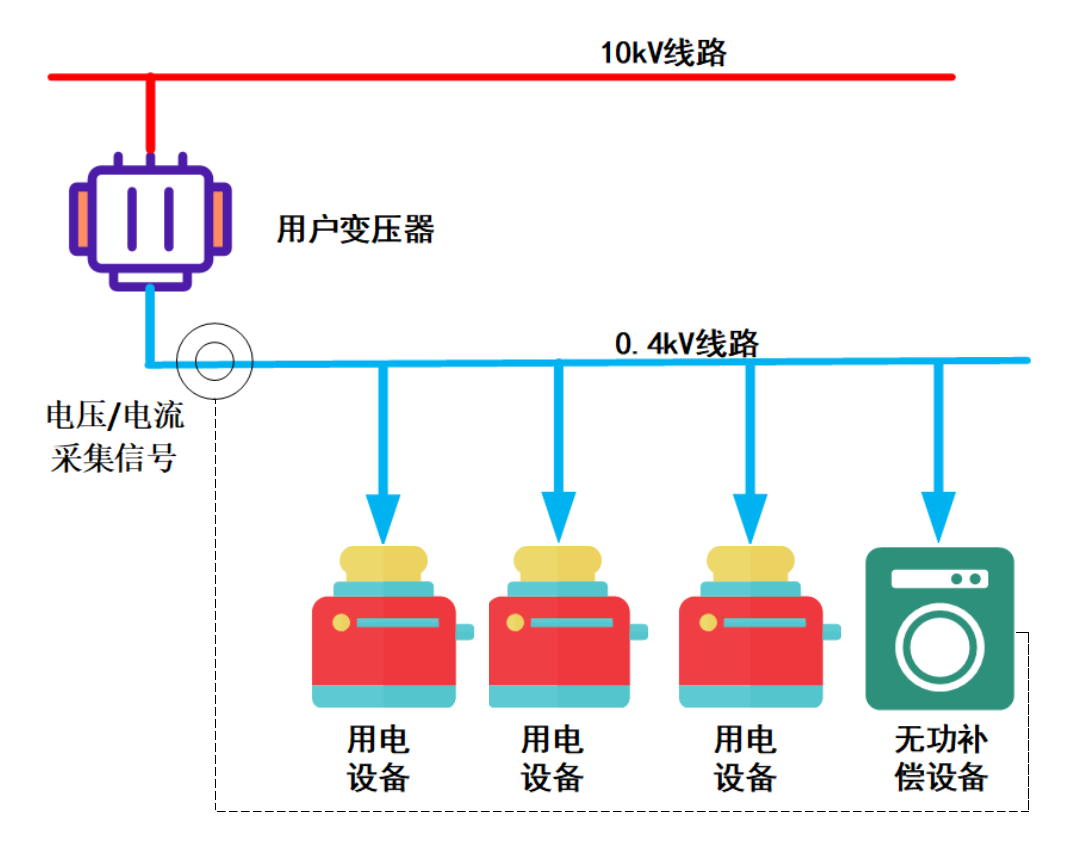

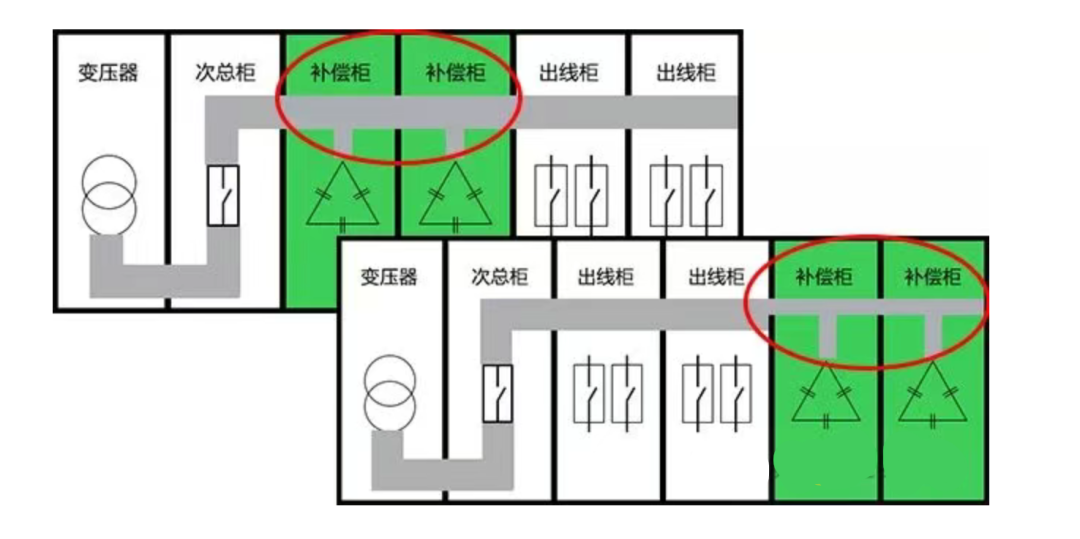

• 首端安装（近变压器侧）：
  补偿柜的母排必须承载整个系统的负载电流。假设变压器容量为1250kVA，其额定电流约达1800A。为此，补偿柜母排也须选用不低于1800A载流量的铜排，例如需使用2x(100x10)mm²的双铜排方案，成本高昂且无法采用电缆。





• 末端安装（远变压器侧）：
  补偿柜母排仅需通过自身电容器的电流。一套常见的400kvar补偿柜，其额定电流约为580A。仅需选用单根63x6.3mm²的铜排（载流量约680A）即可满足要求，甚至可采用大规格电缆。





成本对比：末端方案的母排成本可降低50%以上，选型更灵活，经济效益显著。

二、温升与可靠性：温度直接影响电容器寿命

• 首端安装：
  设备不仅紧邻变压器（主要热源），其母排因通过巨大电流（1800A），自身发热也非常严重。根据导体发热公式（P=I²R），发热量与电流平方成正比。这会导致柜内温升比环境温度高出25℃以上。而电容器的工作温度每升高10℃，其寿命预计减半。



• 末端安装：
  远离热源，且母排电流小（580A），发热量大幅降低（约为首端的十分之一）。柜内温升可控制在10℃以内，为电容器提供了优良的低热运行环境，极大提升了设备长期运行的可靠性。

三、补偿效果：位置不影响系统性能

无论是首端还是末端，补偿柜对系统的功率因数提升、无功电流补偿和电压支撑的效果完全相同。安装位置不影响其功能发挥。

✅ 结论：为什么必须末端安装？

1. 经济性最优：母排等导体成本可降低50%以上，是性价比最高的方案。

2. 可靠性最高：温升更低（＜10℃ vs >25℃），能有效延长电容器寿命，保障系统稳定。

3. 效果无差异：补偿功能不受任何影响。

因此，将补偿柜安装在汇流排最末端，是经过理论与实践验证的、最经济且最可靠的配置方式！您在项目中是否也遵循了这一原则？欢迎在评论区分享您的经验！
