不串电抗器，电容补偿柜必谐振！90% 电工都踩过这个坑

时间：2026-04-13 10:40:05 来源：本网

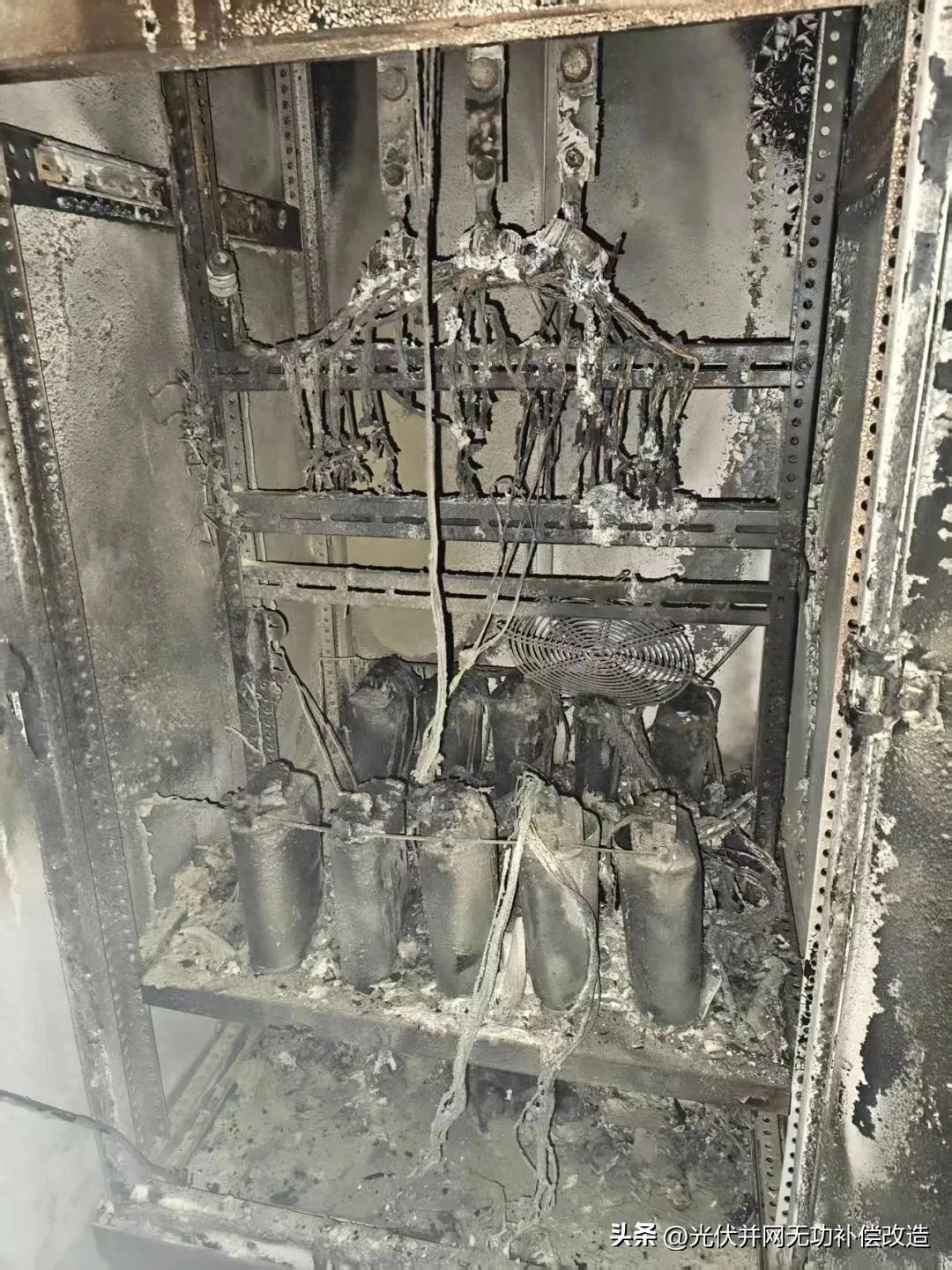

在配电无功补偿领域，电容补偿柜是提升功率因数、避免电业局罚款的核心设备，但很多电工朋友都会遇到同一个难题：单独投切电容器，没运行多久就出现异响、发热、鼓包，甚至直接炸电容，查遍线路都找不到问题根源。

其实答案很简单：不给电容器串联电抗器，百分百会发生谐波谐振，这不是偶然，是必然！

今天就用最直白的话，把这个电力行业的核心常识讲透，帮大家彻底避开这个致命坑。

1. 先搞清楚：电网不是纯正弦波

电网后面有变频器、整流、焊机、UPS……这些设备会产生：3 次、5 次、7 次、11 次、13 次…… 谐波

谐波电压、谐波电流天然存在。

系统等效模型就是：电网电感（系统感抗 Xs） + 电容器（容抗 Xc）

这俩一并联，天生就是一个并联谐振回路。

并联谐振公式：

只要电网里某一次谐波频率 = 这个 f₀就会发生：并联谐振 → 阻抗无穷大 → 谐波电压被疯狂放大

因为：

变压器漏感 + 线路感抗 = 一定有 L

只要有 L，配上 C，就一定有谐振频率。

5 次、7 次谐波是标配。

低压系统里，直接投电容器：谐振点几乎一定落在 4～6 次之间正好撞上5 次谐波！

也就是说：不串电抗 = 专门等着 5 次谐波来共振

行业里叫：谐波放大效应 = 电容放大谐波 = 谐波毁电容

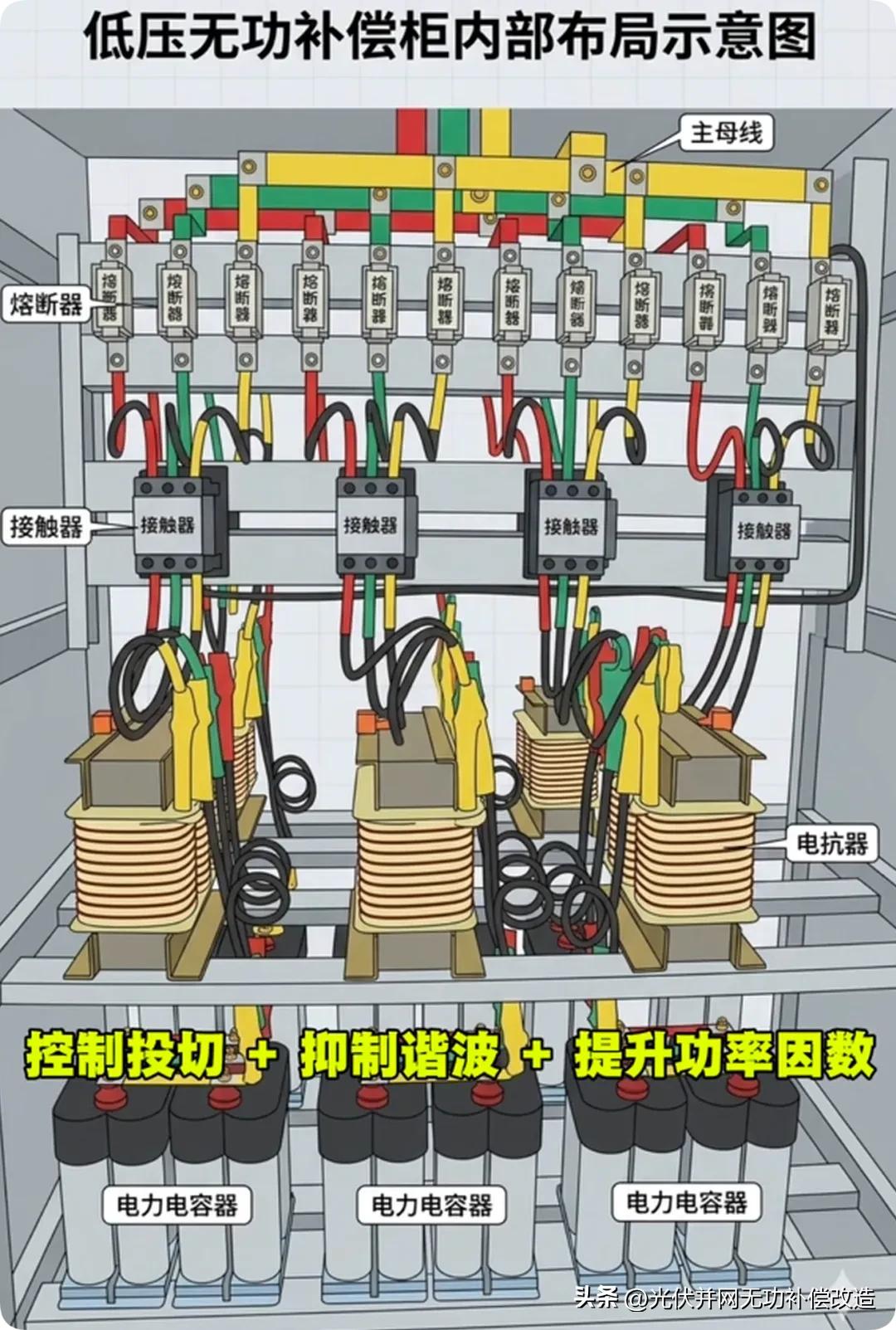

通过匹配 5%、6%、7%、12% 等不同电抗率的电抗器，改变整个补偿回路的谐振频率，把谐振点强行移到 3 次以下的非特征谐波区间，让补偿支路对 5、7 次主流谐波呈现感性阻抗，从根源上避开谐波共振，同时抑制合闸涌流，保护电容安全运行。

简单来说：串电抗 = 给电容装防护盾，挡住谐波，杜绝谐振；不串电抗 = 让电容裸奔，谐波一来，必毁无疑。

这样：

电网有电感，电容有容抗，两者并联天生会谐振；不串电抗，谐振点正好卡在 5 次谐波上，必共振；串电抗就是把谐振点挪走，躲开谐波，就不会谐振。
