电容器为何配7%电抗器？

时间：2026-04-02 08:48:43 来源：本网

在电力工程领域，无功补偿装置是保障电网稳定运行的关键设备之一。而在无功补偿装置中，电抗器的选择尤为重要，其中7%电抗率的电抗器更是被广泛应用。那么，电容器为何要配7%电抗器呢？这背后又蕴含着怎样的原理和考量？今天，我们就来深入探讨一下这个问题。

一、7%电抗率的概念解析

电抗率，简单来说就是电抗器和电容器的容量之比，也可以理解为阻抗之比。在无功补偿装置中，电抗率的大小直接关系到装置的安全性和性能。配7%电抗率的无功补偿装置，有时候也被叫做安全补偿，这足以说明7%电抗率在保障装置安全运行方面的重要性。

为了让大家更直观地理解7%电抗率的概念，我们可以通过一个简单的例子来进行说明。假设在50Hz的工频情况下，电容器的容量是100kvar，电抗器的容量是7kvar，那么这时候电抗率就是7%。在这种情况下，电抗器和电容器的阻抗特性会相互作用，从而影响整个无功补偿装置的性能。

二、电网谐波与谐振风险分析

在实际的电网运行中，谐波是一个无法避免的问题。工业领域中，电网里的谐波主要是5、7、11、13次谐波，这是因为工业里大多是三相用电，这就决定了谐波的主要次数。这些谐波的存在会对无功补偿装置的安全运行造成威胁，甚至可能引发谐振现象，导致装置损坏。

为了避免谐波捣乱，保证补偿装置安全，就得让无功补偿支路在5次谐波下呈现感性。也就是说，在250Hz的5次谐波频率下，这条支路的阻抗得是正值。如果电抗率选择不当，就可能导致支路在5次谐波下呈现容性，从而引发谐振现象，使电容器的运行风险大大增加。

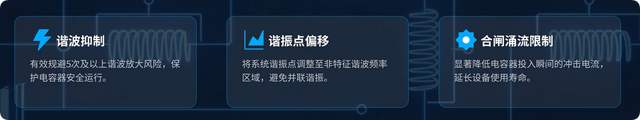

三、电抗率对设备安全性的影响原理剖析

电抗率的大小会直接影响到无功补偿装置在不同频率下的阻抗特性，进而影响设备的安全性。我们知道，电容器的阻抗是负的，电抗器的阻抗是正的，而且频率变化的时候，它们的阻抗变化方向正好相反：频率升高，电容器的阻抗会降低，频率越高降的越快；可电抗器不一样，频率越高，它的阻抗反而越高。

下面我们通过具体的例子来分析电抗率对设备安全性的影响。假设在50Hz的工频情况下，电容器的容量是100kvar，电抗器的容量是4kvar，那这时候电抗率就是4%。当频率升高到5次谐波的250Hz时，电容器的阻抗就相当于100/5，变成 -20，电抗器的阻抗就是4*5 = 20，这时候电感和电容的阻抗加起来正好是0，负载产生的5次谐波就会一股脑全流进这个滤波支路，这就会产生谐振。电网本身的5次谐波再加上负载产生的，全都往这条支路里涌，那电容器的运行风险可就大了去了，搞不好就会烧坏。

而如果把电抗率调到7%，假设电容器参数不变，电抗器在5次谐波下的阻抗就变成了35，两者加起来的阻抗就是15，这时候支路的阻抗就是正值，呈现感性，系统的谐波就会处于稳定状态，这套补偿装置不仅安全了，还具备一定的滤波能力，能减少电容器损坏的情况。

四、不同电抗率方案的优劣对比

在实际应用中，除了7%电抗率，还有其他一些电抗率方案可供选择，比如5%、6%等。不同的电抗率方案各有优劣，我们需要根据具体的情况来进行选择。

电抗率越大，电抗器的阻抗就越大，滤波效果会越差，但反过来，电容器运行就越安全。如果电抗率选择过小，就可能导致装置在谐波环境下出现谐振现象，从而影响设备的安全性；而如果电抗率选择过大，虽然能保证设备的安全运行，但会增加成本，同时也会降低滤波效果。

7%的电抗率则是在安全性和经济性之间找到了一个相对平衡的点。它既能保证无功补偿装置在大多数情况下的安全运行，又不会过于增加成本，同时还能具备一定的滤波能力。因此，7%电抗率成为了很多工程中的首选方案。

五、特殊场景下的电抗率选择与混合治理方案

当然，7%电抗率并不是适用于所有场景的。在一些特殊情况下，我们需要根据实际情况选择不同的电抗率方案。比如，如果电网里存在大量的三次谐波，那电抗率就必须大于11.1%，这是三次谐波的谐振点，只有超过这个数值，补偿支路在三次谐波下才能呈现感性。实际选的时候，为了兼顾安全性和经济性，往往会选12%或者14%的电抗率。

此外，现在不少企业为了综合实现无功补偿和谐波治理的效果，会选择有源+无源的组合方案。这种方案结合了有源滤波器和无源滤波器的优点，能够更有效地治理谐波，提高电网的电能质量。不过，这种方案的成本相对较高，需要根据企业的实际需求和经济实力来进行选择。
