限流电抗器和滤波电抗器的区别

时间：2023-06-26 16:11:49 来源：本网

　　XD1电抗器全称为XD1限流型电抗器，采用不饱和聚酯树脂浇注成型，用于无功功率补偿装置中作为限制低压电容器的合闸涌流和增加合闸开关的开断能力。

　　滤波电抗器在低压无功补偿成套装置中，与并联电容器串联使用，确保装置在谐波严重的场合能正常安全地运行。

　　电抗率为0.1%～1%限流电抗器，用于抑制电容器投切时产生的冲击电流和合闸涌流;

　　电抗率为4.5%～7%滤波电抗器，用于抑制电网中5、7、9次及以上谐波;

　　电抗率为12%～13%滤波电抗器，用于抑制电网中3次及以上谐波;

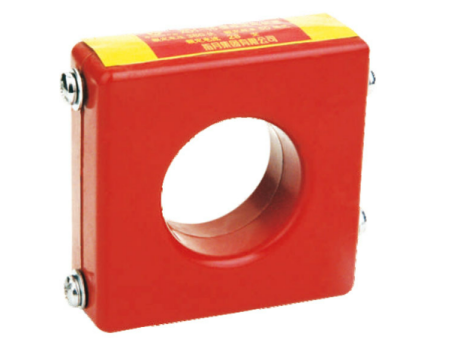

限流电抗器

　　限流电抗器

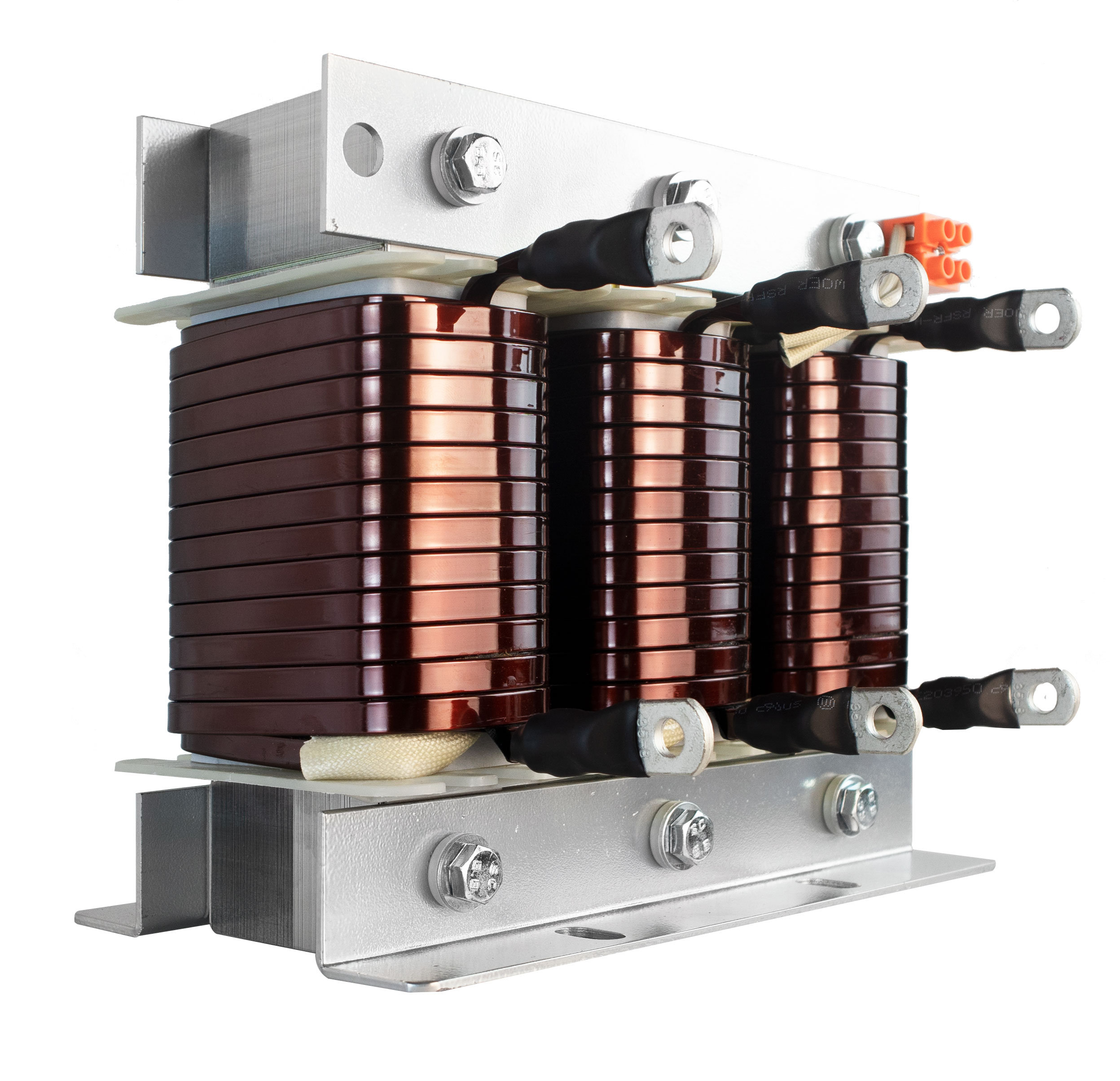

　　滤波电抗器

　　因此可以得出结论，为什么有些人会说我补偿柜中有电抗器，可还是容易烧，抑制谐波怎么没作用，关键原因是没有弄明白电抗器的作用，XD1电抗器不带抑制谐波功能，而为什么经常有人用XD1来代替滤波电抗器，原因就是前者价格低廉，而且名称相近。
